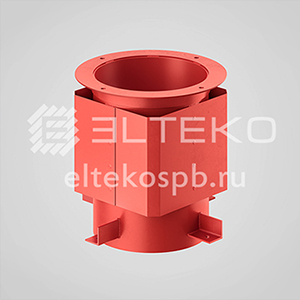

Стакан С1 для крепления крышных вентиляторов

Стакан С1 для крепления крышных вентиляторов

Стакан С1 Серия 1.494-24 Выпуск 2/90

Стакан С1 Серия 1.494-24 Выпуск 2/90

Устройство Стакана С1 по Серии 1.494-24

Устройство Стакана С1 по Серии 1.494-24

Крепление Стакана С1

Крепление Стакана С1

Стакан C1 Серия 1.494-24 Выпуск 2/90

Конструкция стакана С1 разработана для крепления крышных вентиляторов по ГОСТ 10616-73 к зданиям с покрытием из стального профилированного настила, строящихся в районах со среднегодовой температурой наружного воздуха минус 40 °C и выше, и с неагрессивной газовой средой.

Корпус стакана С1 представляет собой цилиндр, выполненный из вальцованного стального листа толщиной - 5 мм, к которым в верней части приварено опорное кольцо, а в нижней части - опорный элемент из уголка.

Прайс-лист

Верхнее кольцо предназначено для опоры на него вентилятора и патрубка вентиляционной шахты, а также для обеспечения жесткости корпуса стакана С1. Выполняется кольцо из вальцованного уголка, и приваривается к корпусу стакана прерывистым швом.

Опорный элемент стакана изготовляется из уголков и приваривается к корпусу. Высота вертикальных полок упорных уголков не превышает высоту волны профилированного настила на 60-75 мм.

Кожуха стальных стаканов С1 для крепления крышных вентиляторов изготовляется из тонколистовой стали толщиной - 1,6 мм двумя отдельными частями. Стаканы крепления дефлекторов в проектном положении крепятся к распределительным балкам, опирающимся на элементы покрытий зданий.

Материал и сечения элементов стаканов приняты в соответствии с «Рекомендациями по применению сокращенного сортамента». Марки сталей элементов принимается по "спецификации стали" серии 1.494-24 выпуск 2/90. Болты крепления стальных стаканов С1 к элементам покрытия приняты М1Б, класс прочности 5,8 по ГОСТу 7798/70, гайки по ГОСТу 5915/70, шайбы по ГОСТу 11371/78. Сварные соединения элементов стальных стаканов выполняется автоматической или полуавтоматической сваркой.

Конструкция стакана С1 разработана для крепления крышных вентиляторов по ГОСТ 10616-73 к зданиям с покрытием из стального профилированного настила, строящихся в районах со среднегодовой температурой наружного воздуха минус 40 °C и выше, и с неагрессивной газовой средой.

Изготовление и монтаж конструкций производится в соответствии с требованием главы СНиП/18/75 «Металлические конструкции». Монтаж и приемку стаканов стальных С1, распределительных балок производится в соответствии с требованием главы СНиП 3/03.01/87 «Ограждающие и несущие конструкции». Защита конструкций от коррозии производится в соответствии с требованием главы СНиП 2/03/11/85 «Защита строительной конструкции от коррозии».

На чертежах КМ каркаса здания должны указываться способ защиты от коррозии, марка материалов, количество слоев и толщина покрытия. Монтаж стакана С1 и вентиляторов необходимо выполнить в соответствии с указанием выпуска 3 и 5 серии 1.487-7. Указанию к применению. Марка стакана С1 в зависимости от устанавливаемых на них вентиляторов, следует выбирать по пояснительной записки серии 1.494-24 выпуск 2/90. Конкретное расположение вентиляторов на покрытии, схемы расположения распределительных балок, их марки и сечения, марки прогонов определяются при разработке чертежей КМ каркаса здания с учетом рекомендаций выпуска 4 серии 1.469-7. Несущие стальные конструкции покрытий, воспринимающие нагрузку от крышных вентиляторов должны быть проверенны расчетом в каждом конкретном случае.

Серия 1.494-24 Выпуск 2/90. Стаканы для крепления крышных вентиляторов, дефлекторов и зонтов.
