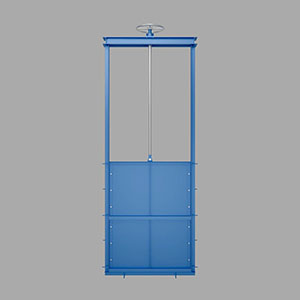

Щитовой затвор с ручным приводом представляет собой запорно-регулирующее устройство, предназначенное для управления потоками жидких и газообразных сред в различных гидротехнических, промышленных и коммунальных системах. Его конструкция позволяет надежно перекрывать каналы, трубопроводы, шлюзы и другие коммуникационные пути, обеспечивая тем самым эффективное регулирование потока и предотвращение несанкционированного перетока рабочей среды.
Основным элементом щитового затвора является подвижный щит, который перемещается в направляющих раме. Этот щит может быть выполнен из различных материалов, в зависимости от условий эксплуатации и характеристик транспортируемой среды. Чаще всего используются сталь, чугун или композитные материалы с антикоррозийным покрытием, обеспечивающие длительный срок службы конструкции даже в агрессивных средах. Рама, в которой движется щит, также выполняется из прочных и устойчивых к внешним воздействиям материалов, что гарантирует надежную фиксацию затвора и предотвращает утечку жидкости при его закрытии.
Ручной привод является одной из наиболее простых и надежных систем управления щитовым затвором. Он может быть представлен в виде маховика, штурвала или рычажного механизма, который приводит в движение ходовой винт или шток, соединенный с затворным щитом. При вращении ручного привода усилие передается на винтовую пару или редуктор, что обеспечивает плавное и точное перемещение запорного элемента. Такой механизм удобен в эксплуатации, не требует подключения к электрическим или пневматическим системам и позволяет управлять затвором даже в условиях отсутствия внешнего энергоснабжения.
Применение щитовых затворов с ручным приводом охватывает широкий спектр отраслей. Они используются в водохозяйственных системах, таких как водохранилища, каналы, очистные сооружения и дренажные системы, где необходимо регулировать уровень воды или перенаправлять потоки. В промышленности такие затворы находят применение в системах охлаждения, переработки жидких отходов и других процессах, требующих надежного контроля над движением жидкости. В коммунальном хозяйстве они используются для регулирования потоков сточных вод, предотвращения затоплений и других задач, связанных с водоснабжением и канализацией.
Преимущества щитовых затворов с ручным приводом включают в себя их простоту конструкции, высокую надежность, долговечность и возможность эксплуатации в автономном режиме. Они не зависят от электричества или других источников энергии, что делает их особенно ценными в удаленных или аварийных зонах, где доступ к электроэнергии может быть ограничен. Кроме того, ручной привод обеспечивает точное и постепенное регулирование потока, что снижает риск гидроударов и других негативных последствий резкого изменения давления в системе.
Ключевыми параметрами при выборе щитового затвора с ручным приводом являются его размер, материал исполнения, рабочее давление, герметичность и тип привода. Размер затвора определяется в зависимости от ширины канала или трубопровода, в котором он будет установлен. Материалы подбираются в соответствии с условиями эксплуатации, учитывая агрессивность среды, температуру и механические нагрузки. Рабочее давление является важным показателем, так как затвор должен выдерживать воздействие потока без деформаций и утечек. Герметичность обеспечивается за счет специальных уплотнительных элементов, которые предотвращают просачивание жидкости в закрытом положении.
Установка и обслуживание щитового затвора с ручным приводом не требуют сложных технических решений. Монтаж осуществляется путем закрепления рамы затвора в конструкции гидротехнического сооружения или трубопровода. После установки проводится проверка механизма на работоспособность и герметичность. В процессе эксплуатации рекомендуется периодически осматривать приводной механизм, очищать направляющие от загрязнений и смазывать движущиеся части для снижения износа. При необходимости может выполняться замена уплотнителей или регулировка винтового привода для поддержания оптимальной работы устройства.
Щитовые затворы с ручным приводом являются универсальными устройствами, подходящими для эксплуатации в самых различных условиях. Их надежность и простота делают их незаменимыми в гидротехнических сооружениях, где требуется эффективное управление потоками воды и других жидкостей. Возможность работы без внешнего энергоснабжения делает их идеальным решением для удаленных объектов, а высокая прочность материалов и конструктивная надежность обеспечивают долгий срок службы даже в сложных эксплуатационных условиях.
Одним из важных аспектов эксплуатации щитовых затворов с ручным приводом является их устойчивость к внешним воздействиям, таким как температурные перепады, коррозия и механические нагрузки. Для повышения долговечности и надежности конструкции производители применяют специальные антикоррозийные покрытия, а также используют нержавеющие и износостойкие материалы. В зависимости от условий эксплуатации могут применяться различные технологии защиты, включая горячее цинкование, полимерные покрытия или специальные лакокрасочные составы, предотвращающие разрушение металлических элементов под воздействием агрессивных сред.
Дополнительно, щитовые затворы могут быть оснащены системой фиксации положения, что позволяет удерживать затвор в закрытом или частично открытом состоянии без постоянного приложения усилия к ручному приводу. Такие механизмы особенно полезны в ситуациях, когда требуется длительное удержание затвора в одном положении, например, при регулировании уровня воды в каналах или резервуарах. Фиксация предотвращает самопроизвольное изменение положения затвора под воздействием гидродинамических сил, обеспечивая стабильность работы системы.

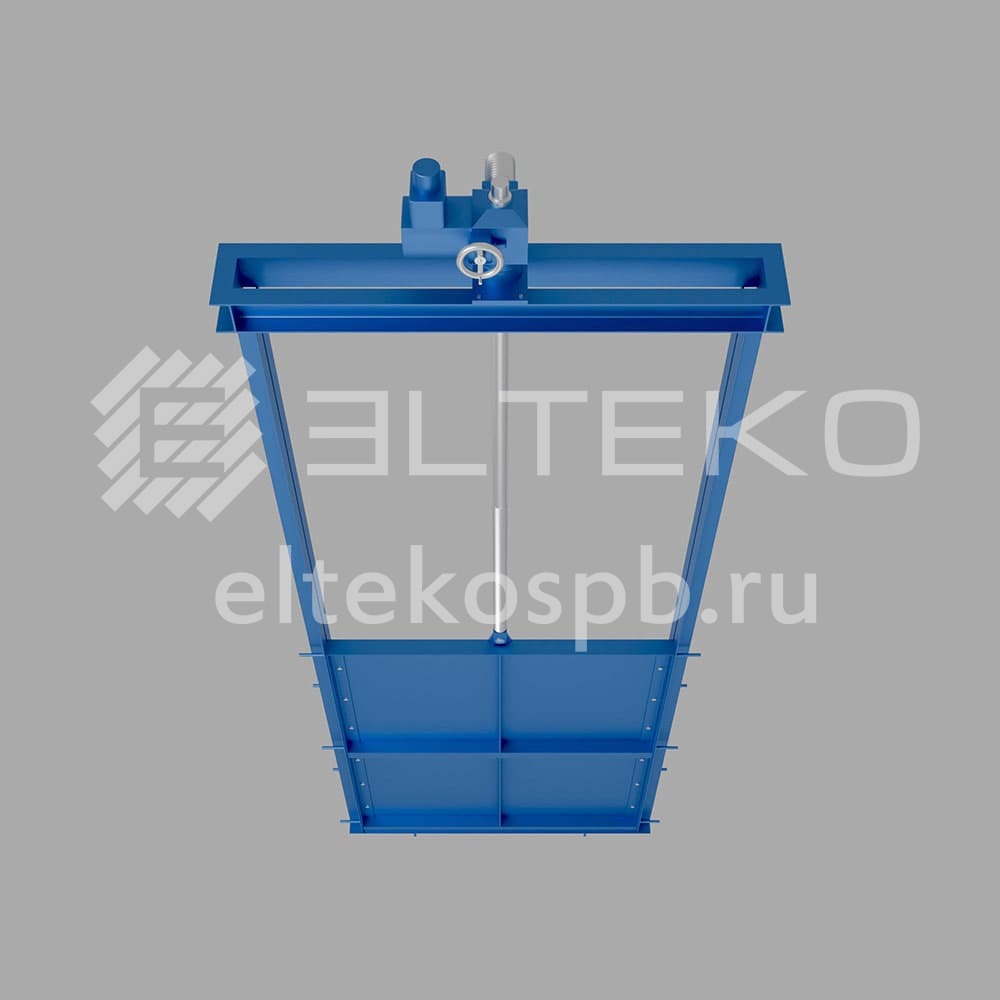

Развитие современных технологий также способствует совершенствованию конструкции щитовых затворов. В некоторых моделях внедряются дополнительные механизмы облегчения управления, такие как редукторы с пониженным передаточным отношением, снижающие требуемое усилие оператора. Кроме того, существуют комбинированные решения, где ручной привод может быть дополнен электромеханическим или гидравлическим приводом, позволяя оператору переключаться между режимами управления в зависимости от условий эксплуатации. Это делает щитовые затворы еще более универсальными и удобными в применении.
