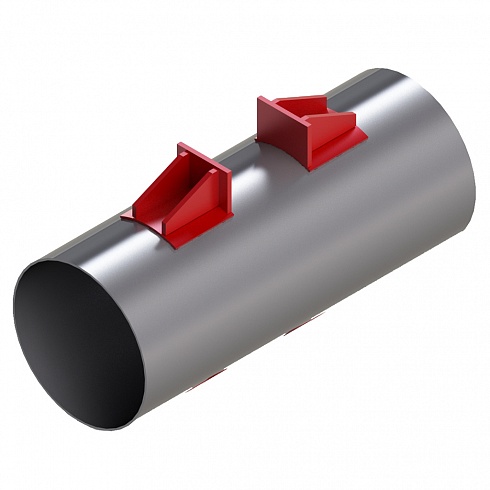

Опора неподвижная лобовая двухупорная усиленная Т6
Опоры неподвижные лобовые двухупорные усиленные Т6
Опора трубопровода Т6 по серии 4.903-10 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| Обозначение | Dн | S | H | B | L | j | k | m | Осевая сила Q, mc | Масса, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Т6.01 | 108 | 4 | 238 | 70 | 170 | 115 | 4 | 30 | 5 | 5,20 | 700 р. |
| Т6.02 | 133 | 4 | 268 | 80 | 180 | 115 | 4 | 30 | 5 | 5,60 | 760 р. |
| Т6.03 | 159 | 4,5 | 328 | 90 | 190 | 117 | 4 | 30 | 6 | 7,80 | 1 050 р. |
| Т6.04 | 194 | 5 | 372 | 100 | 200 | 117 | 6 | 30 | 8 | 9,20 | 1 200 р. |
| Т6.05 | 219 | 6 | 432 | 120 | 228 | 137 | 6 | 30 | 9 | 14,40 | 1 690 р. |
| Т6.05 | 219 | 7 | 432 | 120 | 228 | 137 | 6 | 30 | 10 | 14,40 | 1 690 р. |
| Т6.06 | 273 | 7 | 492 | 120 | 228 | 137 | 6 | 80 | 10 | 14,10 | 1 650 р. |
| Т6.06 | 273 | 8 | 492 | 120 | 228 | 137 | 6 | 80 | 12 | 14,10 | 1 650 р. |
| Т6.07 | 325 | 7 | 542 | 120 | 228 | 167 | 6 | 80 | 10 | 16,50 | 1 930 р. |
| Т6.07 | 325 | 8 | 542 | 120 | 228 | 167 | 6 | 80 | 15 | 16,50 | 1 930 р. |
| Т6.08 | 377 | 9 | 596 | 140 | 240 | 167 | 7 | 80 | 15 | 20,80 | 2 390 р. |
| Т6.09 | 426 | 7 | 676 | 160 | 260 | 200 | 7 | 80 | 12 | 36,20 | 4 160 р. |
| Т6.09 | 426 | 9 | 676 | 160 | 260 | 200 | 7 | 80 | 18 | 36,20 | 4 160 р. |
| Т6.10 | 480 | 7 | 736 | 180 | 280 | 200 | 7 | 80 | 12 | 37,00 | 4 260 р. |
| Т6.10 | 480 | 8 | 736 | 180 | 280 | 200 | 7 | 80 | 15 | 37,00 | 4 260 р. |
| Т6.11 | 530 | 7 | 786 | 200 | 300 | 230 | 7 | 80 | 12 | 43,70 | 5 030 р. |
| Т6.11 | 530 | 8 | 786 | 200 | 300 | 230 | 7 | 80 | 14 | 43,70 | 5 030 р. |
| Т6.11 | 530 | 9 | 786 | 200 | 300 | 230 | 7 | 80 | 18 | 43,70 | 5 030 р. |
| Т6.12 | 630 | 7 | 890 | 240 | 340 | 230 | 8 | 150 | 14 | 52,00 | 5 980 р. |
| Т6.12 | 630 | 9 | 890 | 240 | 340 | 230 | 8 | 150 | 20 | 52,00 | 5 980 р. |
| Т6.12 | 630 | 10 | 890 | 240 | 340 | 230 | 8 | 150 | 26 | 52,00 | 5 980 р. |
| Т6.12 | 630 | 11 | 890 | 240 | 340 | 230 | 8 | 150 | 30 | 52,00 | 5 980 р. |
| Т6.13 | 720 | 8 | 980 | 280 | 380 | 270 | 8 | 150 | 16 | 64,80 | 7 460 р. |
| Т6.13 | 720 | 10 | 980 | 280 | 380 | 270 | 8 | 150 | 24 | 64,80 | 7 460 р. |
| Т6.13 | 720 | 11 | 980 | 280 | 380 | 270 | 8 | 150 | 30 | 64,80 | 7 460 р. |
| Т6.13 | 720 | 12 | 980 | 280 | 380 | 270 | 8 | 150 | 35 | 64,80 | 7 460 р. |
| Т6.14 | 820 | 8 | 1080 | 300 | 400 | 270 | 8 | 150 | 16 | 67,30 | 7 740 р. |
| Т6.14 | 820 | 9 | 1080 | 300 | 400 | 270 | 8 | 150 | 20 | 67,30 | 7 740 р. |
| Т6.14 | 820 | 10 | 1080 | 300 | 400 | 270 | 8 | 150 | 26 | 67,30 | 7 740 р. |
| Т6.14 | 820 | 12 | 1080 | 300 | 400 | 270 | 8 | 150 | 38 | 67,30 | 7 740 р. |
| Т6.15 | 920 | 8 | 1184 | 320 | 420 | 270 | 8 | 150 | 16 | 77,80 | 8 950 р. |
| Т6.15 | 920 | 9 | 1184 | 320 | 420 | 270 | 8 | 150 | 20 | 77,80 | 8 950 р. |
| Т6.15 | 920 | 10 | 1184 | 320 | 420 | 270 | 8 | 150 | 25 | 77,80 | 8 950 р. |
| Т6.15 | 920 | 12 | 1184 | 320 | 420 | 270 | 8 | 150 | 50 | 77,80 | 8 950 р. |
| Т6.16 | 1020 | 9 | 1284 | 360 | 460 | 290 | 10 | 150 | 24 | 89,60 | 10 310 р. |
| Т6.16 | 1020 | 10 | 1284 | 360 | 460 | 290 | 10 | 150 | 28 | 89,60 | 10 310 р. |
| Т6.16 | 1020 | 11 | 1284 | 360 | 460 | 290 | 10 | 150 | 35 | 89,60 | 10 310 р. |
| Т6.16 | 1020 | 12 | 1284 | 360 | 460 | 290 | 10 | 150 | 40 | 89,60 | 10 310 р. |
| Т6.16 | 1020 | 14 | 1284 | 360 | 460 | 290 | 10 | 150 | 55 | 89,60 | 10 310 р. |
| Т6.17 | 1220 | 9 | 1504 | 400 | 500 | 340 | 10 | 150 | 30 | 113,30 | 12 810 р. |
| Т6.17 | 1220 | 11 | 1504 | 400 | 500 | 340 | 10 | 150 | 40 | 113,30 | 12 810 р. |
| Т6.17 | 1220 | 12 | 1504 | 400 | 500 | 340 | 10 | 150 | 50 | 113,30 | 12 810 р. |
| Т6.17 | 1220 | 14 | 1504 | 400 | 500 | 340 | 10 | 150 | 60 | 113,30 | 12 810 р. |
| Т6.18 | 1420 | 10 | 1704 | 500 | 600 | 340 | 10 | 150 | 35 | 135,80 | 15 350 р. |
| Т6.18 | 1420 | 14 | 1704 | 500 | 600 | 340 | 10 | 150 | 60 | 135,80 | 15 350 р. |
| Т6.19 | 194 | 5 | 372 | 100 | 200 | 117 | 6 | 30 | 10 | 11,80 | 1 420 р. |
| Т6.20 | 219 | 6 | 432 | 120 | 228 | 137 | 6 | 30 | 14 | 17,60 | 2 110 р. |
| Т6.20 | 219 | 7 | 432 | 120 | 228 | 137 | 6 | 30 | 12 | 17,60 | 2 110 р. |
| Т6.21 | 273 | 7 | 492 | 120 | 228 | 137 | 6 | 80 | 12 | 17,30 | 2 080 р. |
| Т6.21 | 273 | 8 | 492 | 120 | 228 | 137 | 6 | 80 | 15 | 17,30 | 2 080 р. |
| Т6.22 | 325 | 7 | 542 | 120 | 228 | 167 | 6 | 80 | 12 | 20,80 | 2 440 р. |
| Т6.22 | 325 | 8 | 542 | 120 | 228 | 167 | 6 | 80 | 18 | 20,80 | 2 440 р. |
| Т6.23 | 377 | 9 | 596 | 140 | 240 | 167 | 7 | 80 | 20 | 27,50 | 3 220 р. |
| Т6.24 | 426 | 7 | 676 | 160 | 260 | 200 | 7 | 80 | 15 | 44,20 | 5 180 р. |
| Т6.24 | 426 | 9 | 676 | 160 | 260 | 200 | 7 | 80 | 25 | 44,20 | 5 180 р. |
| Т6.25 | 480 | 7 | 736 | 180 | 280 | 200 | 7 | 80 | 15 | 47,10 | 5 510 р. |
| Т6.25 | 480 | 8 | 736 | 180 | 280 | 200 | 7 | 80 | 20 | 47,10 | 5 510 р. |
| Т6.26 | 530 | 7 | 786 | 200 | 300 | 230 | 7 | 80 | 18 | 56,70 | 6 640 р. |
| Т6.26 | 530 | 8 | 786 | 200 | 300 | 230 | 7 | 80 | 20 | 56,70 | 6 640 р. |
| Т6.26 | 530 | 9 | 786 | 200 | 300 | 230 | 7 | 80 | 25 | 56,70 | 6 640 р. |
| Т6.27 | 630 | 7 | 890 | 240 | 340 | 230 | 8 | 150 | 20 | 71,10 | 8 320 р. |
| Т6.27 | 630 | 9 | 890 | 240 | 340 | 230 | 8 | 150 | 30 | 71,10 | 8 320 р. |
| Т6.27 | 630 | 10 | 890 | 240 | 340 | 230 | 8 | 150 | 38 | 71,10 | 8 320 р. |
| Т6.27 | 630 | 11 | 890 | 240 | 340 | 230 | 8 | 150 | 42 | 71,10 | 8 320 р. |
| Т6.28 | 720 | 8 | 980 | 280 | 380 | 270 | 8 | 150 | 25 | 90,60 | 10 420 р. |
| Т6.28 | 720 | 10 | 980 | 280 | 380 | 270 | 8 | 150 | 35 | 90,60 | 10 420 р. |
| Т6.28 | 720 | 11 | 980 | 280 | 380 | 270 | 8 | 150 | 45 | 90,60 | 10 420 р. |
| Т6.28 | 720 | 12 | 980 | 280 | 380 | 270 | 8 | 150 | 55 | 90,60 | 10 420 р. |
| Т6.29 | 820 | 8 | 1080 | 300 | 400 | 270 | 8 | 150 | 25 | 94,60 | 10 880 р. |
| Т6.29 | 820 | 9 | 1080 | 300 | 400 | 270 | 8 | 150 | 30 | 94,60 | 10 880 р. |
| Т6.29 | 820 | 10 | 1080 | 300 | 400 | 270 | 8 | 150 | 35 | 94,60 | 10 880 р. |
| Т6.29 | 820 | 12 | 1080 | 300 | 400 | 270 | 8 | 150 | 55 | 94,60 | 10 880 р. |
| Т6.30 | 920 | 8 | 1184 | 320 | 420 | 270 | 8 | 150 | 25 | 112,20 | 12 680 р. |
| Т6.30 | 920 | 9 | 1184 | 320 | 420 | 270 | 8 | 150 | 30 | 112,20 | 12 680 р. |
| Т6.30 | 920 | 10 | 1184 | 320 | 420 | 270 | 8 | 150 | 40 | 112,20 | 12 680 р. |
| Т6.30 | 920 | 12 | 1184 | 320 | 420 | 270 | 8 | 150 | 70 | 112,20 | 12 680 р. |
| Т6.31 | 1020 | 9 | 1284 | 360 | 460 | 290 | 10 | 150 | 35 | 132,20 | 14 940 р. |
| Т6.31 | 1020 | 10 | 1284 | 360 | 460 | 290 | 10 | 150 | 40 | 132,20 | 14 940 р. |
| Т6.31 | 1020 | 11 | 1284 | 360 | 460 | 290 | 10 | 150 | 50 | 132,20 | 14 940 р. |
| Т6.31 | 1020 | 12 | 1284 | 360 | 460 | 290 | 10 | 150 | 65 | 132,20 | 14 940 р. |
| Т6.31 | 1020 | 14 | 1284 | 360 | 460 | 290 | 10 | 150 | 80 | 132,20 | 14 940 р. |
| Т6.32 | 1220 | 9 | 1504 | 400 | 500 | 340 | 10 | 150 | 45 | 169,30 | 19 130 р. |
| Т6.32 | 1220 | 11 | 1504 | 400 | 500 | 340 | 10 | 150 | 55 | 169,30 | 19 130 р. |
| Т6.32 | 1220 | 12 | 1504 | 400 | 500 | 340 | 10 | 150 | 65 | 169,30 | 19 130 р. |
| Т6.32 | 1220 | 14 | 1504 | 400 | 500 | 340 | 10 | 150 | 85 | 169,30 | 19 130 р. |
| Т6.33 | 1420 | 10 | 1704 | 500 | 600 | 340 | 10 | 150 | 50 | 205,80 | 22 850 р. |
| Т6.33 | 1420 | 14 | 1704 | 500 | 600 | 340 | 10 | 150 | 85 | 205,80 | 22 850 р. |
