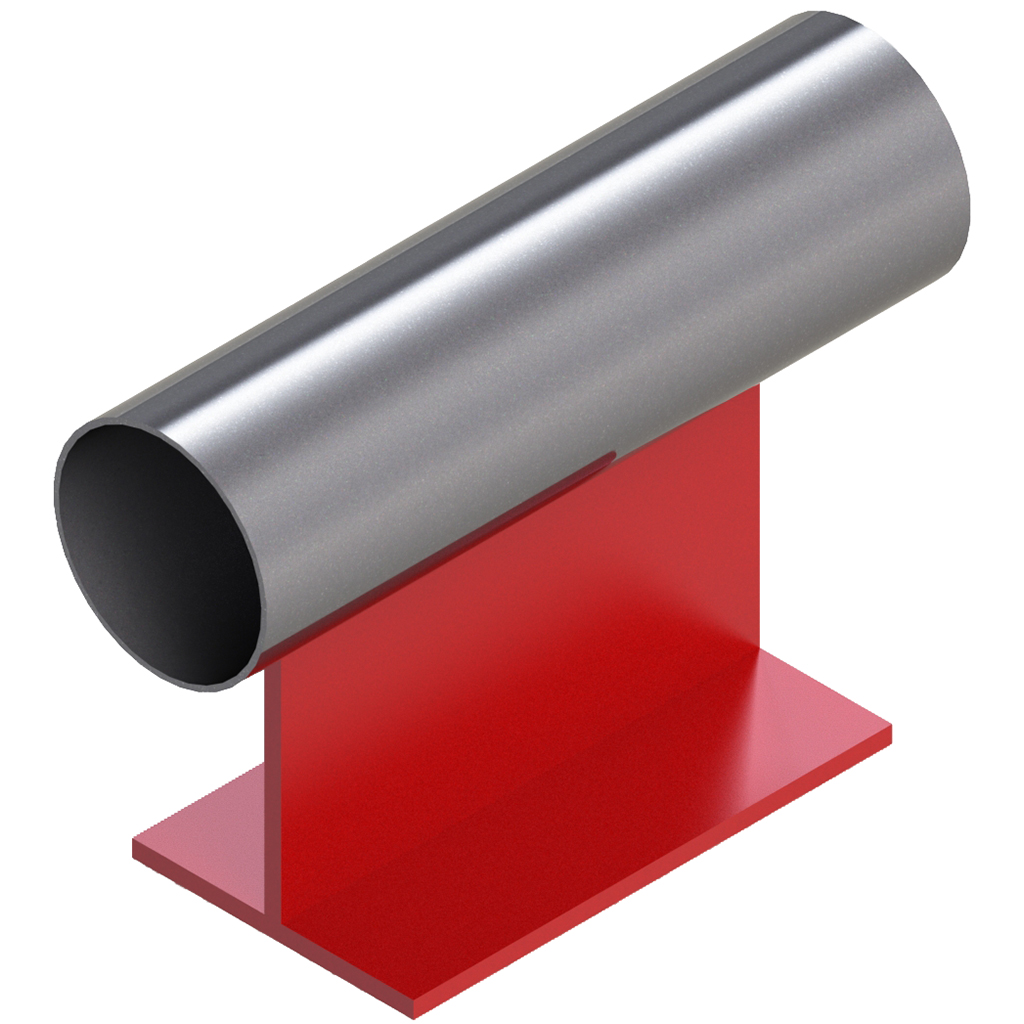

Опора тавровая приварная. Тип ТП
Опора тавровая приварная ОСТ 36-146-88. Тип ТП
Опора трубопровода тип ТП по ОСТ 36-146-88 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| Обозначение | Исполнение | Толщина материала S,мм. | № профиля двутавра | Высота до снования трубопровода Н, мм. | Масса, кг. | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|
| 18-ТП-АС00 | АС00 | 5 | ¯ | 70 | 0,6 | 160 р. |
| 18-ТП-АС10 | АС10 | 5 | ¯ | 100 | 0,7 | 170 р. |
| 25-ТП-АС00 | АС00 | 5 | ¯ | 70 | 0,6 | 160 р. |
| 25-ТП-АС10 | АС10 | 5 | ¯ | 100 | 0,7 | 170 р. |
| 32-ТП-АС00 | АС00 | 5 | ¯ | 70 | 0,6 | 160 р. |
| 32-ТП-АС10 | АС10 | 5 | ¯ | 100 | 0,7 | 170 р. |
| 38-ТП-АС00 | АС00 | 5 | ¯ | 70 | 0,6 | 160 р. |
| 38-ТП-АС10 | АС10 | 5 | ¯ | 100 | 0,7 | 170 р. |
| 45-ТП-АС00 | АС00 | 5 | ¯ | 70 | 0,6 | 160 р. |
| 45-ТП-АС10 | АС10 | 5 | ¯ | 100 | 0,7 | 170 р. |
| 57-ТП-А11 | А11 | ¯ | 20 | 100 | 1,8 | 340 р. |
| 57-ТП-А12 | А12 | ¯ | 20 | 100 | 3,6 | 630 р. |
| 57-ТП-АС11 | АС11 | 6 | ¯ | 100 | 1,7 | 290 р. |
| 57-ТП-АС12 | АС12 | 6 | ¯ | 100 | 3,4 | 560 р. |
| 57-ТП-А21 | А21 | ¯ | 30 | 150 | 3,1 | 540 р. |
| 57-ТП-А22 | А22 | ¯ | 30 | 150 | 6,2 | 1 050 р. |
| 57-ТП-АС21 | АС21 | 6 | ¯ | 150 | 2,2 | 350 р. |
| 57-ТП-АС22 | АС22 | 6 | ¯ | 150 | 4,4 | 680 р. |
| 76-ТП-А11 | А11 | ¯ | 20 | 100 | 1,8 | 340 р. |
| 76-ТП-А12 | А12 | ¯ | 20 | 100 | 3,6 | 630 р. |
| 76-ТП-АС11 | АС11 | 6 | ¯ | 100 | 1,7 | 290 р. |
| 76-ТП-АС12 | АС12 | 6 | ¯ | 100 | 3,4 | 560 р. |
| 76-ТП-А21 | А21 | ¯ | 30 | 150 | 3,1 | 540 р. |
| 76-ТП-А22 | А22 | ¯ | 30 | 150 | 6,2 | 1 050 р. |
| 76-ТП-АС21 | АС21 | 6 | ¯ | 150 | 2,2 | 350 р. |
| 76-ТП-АС22 | АС22 | 6 | ¯ | 150 | 4,4 | 680 р. |
| 89-ТП-А11 | А11 | ¯ | 20 | 100 | 1,8 | 340 р. |
| 89-ТП-А12 | А12 | ¯ | 20 | 100 | 3,6 | 630 р. |
| 89-ТП-АС11 | АС11 | 6 | ¯ | 100 | 1,7 | 290 р. |
| 89-ТП-АС12 | АС12 | 6 | ¯ | 100 | 3,4 | 560 р. |
| 89-ТП-А21 | А21 | ¯ | 30 | 150 | 3,1 | 540 р. |
| 89-ТП-А22 | А22 | ¯ | 30 | 150 | 6,2 | 1 050 р. |
| 89-ТП-АС21 | АС21 | 6 | ¯ | 150 | 2,2 | 350 р. |
| 89-ТП-АС22 | АС22 | 6 | ¯ | 150 | 4,4 | 680 р. |
| 108-ТП-Б12 | Б12 | ¯ | 20 | 100 | 4,0 | 660 р. |
| 108-ТП-БС12 | БС12 | 6 | ¯ | 100 | 3,8 | 590 р. |
| 108-ТП-Б22 | Б22 | ¯ | 30 | 150 | 7,0 | 1 120 р. |
| 108-ТП-БС22 | БС22 | 6 | ¯ | 150 | 5,0 | 750 р. |
| 133-ТП-Б12 | Б12 | ¯ | 20 | 100 | 4,0 | 660 р. |
| 133-ТП-БС12 | БС12 | 6 | ¯ | 100 | 3,8 | 590 р. |
| 133-ТП-Б22 | Б22 | ¯ | 30 | 150 | 7,0 | 1 120 р. |
| 133-ТП-БС22 | БС22 | 6 | ¯ | 150 | 5,0 | 750 р. |
| 159-ТП-Б12 | Б12 | ¯ | 20 | 100 | 4,0 | 660 р. |
| 159-ТП-БС12 | БС12 | 6 | ¯ | 100 | 3,8 | 590 р. |
| 159-ТП-Б22 | Б22 | ¯ | 30 | 150 | 7,0 | 1 120 р. |
| 159-ТП-БС22 | БС22 | 6 | ¯ | 150 | 5,0 | 750 р. |
