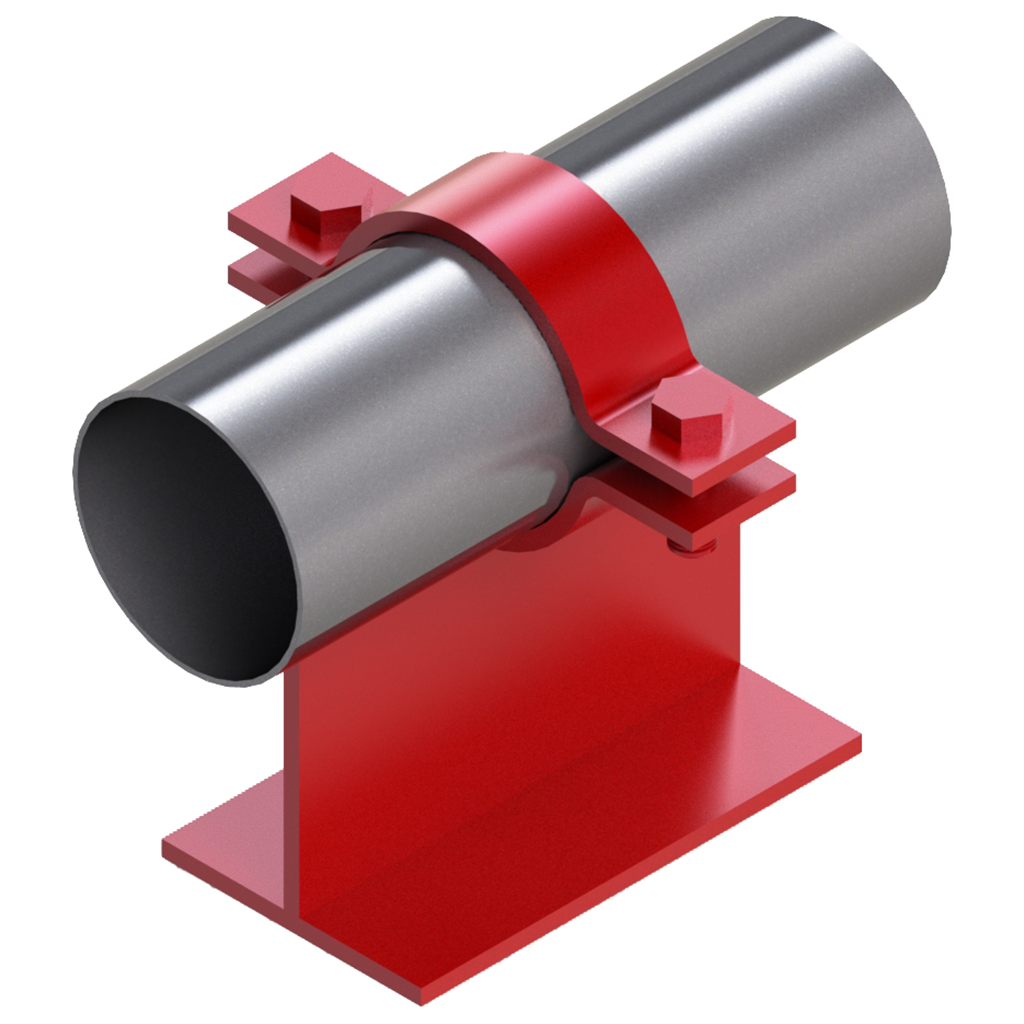

Опора тавровая хомутовая. Тип ТХ
Опоры тавровые хомутовые ОСТ 36-146-88. Тип ТХ
Опора трубопровода тип ТХ по ОСТ 36-146-88 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| Обозначение | Исполнение | Размеры болта dxl | Высота до снования трубопровода Н, мм. | Масса, кг. | Стоимость за ед., руб.* |
|---|---|---|---|---|---|
| 18-ТХ-АС00 | АС00 | М12х40 | 70 | 1,0 | 200 р. |
| 18-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 220 р. |
| 25-ТХ-АС00 | АС00 | М12х40 | 70 | 1,0 | 200 р. |
| 25-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 220 р. |
| 32-ТХ-АС00 | АС00 | М12х40 | 70 | 1,0 | 200 р. |
| 32-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 220 р. |
| 38-ТХ-АС00 | АС00 | М12х40 | 70 | 1,0 | 200 р. |
| 38-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 220 р. |
| 45-ТХ-АС00 | АС00 | М12х40 | 70 | 1,0 | 200 р. |
| 45-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 220 р. |
| 57-ТХ-А11 | А11 | М12х40 | 106 | 2,6 | 450 р. |
| 57-ТХ-А12 | А12 | М12х40 | 106 | 5,2 | 870 р. |
| 57-ТХ-АС11 | АС11 | М12х40 | 106 | 2,5 | 400 р. |
| 57-ТХ-АС12 | АС12 | М12х40 | 106 | 5,0 | 750 р. |
| 57-ТХ-А21 | А21 | М12х40 | 156 | 3,9 | 650 р. |
| 57-ТХ-А22 | А22 | М12х40 | 156 | 7,8 | 1 240 р. |
| 57-ТХ-АС21 | АС21 | М12х40 | 156 | 3,0 | 470 р. |
| 57-ТХ-АС22 | АС22 | М12х40 | 156 | 6,0 | 900 р. |
| 76-ТХ-А11 | А11 | М12х40 | 106 | 2,7 | 460 р. |
| 76-ТХ-А12 | А12 | М12х40 | 106 | 5,4 | 890 р. |
| 76-ТХ-АС11 | АС11 | М12х40 | 106 | 2,6 | 410 р. |
| 76-ТХ-АС12 | АС12 | М12х40 | 106 | 5,2 | 780 р. |
| 76-ТХ-А21 | А21 | М12х40 | 156 | 4,0 | 660 р. |
| 76-ТХ-А22 | А22 | М12х40 | 156 | 8,0 | 1 240 р. |
| 76-ТХ-АС21 | АС21 | М12х40 | 156 | 3,1 | 480 р. |
| 76-ТХ-АС22 | АС22 | М12х40 | 156 | 6,2 | 930 р. |
| 89-ТХ-А11 | А11 | М12х40 | 106 | 2,8 | 470 р. |
| 89-ТХ-А12 | А12 | М12х40 | 106 | 5,6 | 920 р. |
| 89-ТХ-АС11 | АС11 | М12х40 | 106 | 2,7 | 420 р. |
| 89-ТХ-АС12 | АС12 | М12х40 | 106 | 5,4 | 820 р. |
| 89-ТХ-А21 | А21 | М12х40 | 156 | 4,1 | 680 р. |
| 89-ТХ-А22 | А22 | М12х40 | 156 | 8,2 | 1 260 р. |
| 89-ТХ-АС21 | АС21 | М12х40 | 156 | 3,2 | 500 р. |
| 89-ТХ-АС22 | АС22 | М12х40 | 156 | 6,4 | 950 р. |
| 108-ТХ-Б12 | Б12 | М16х50 | 100 | 7,9 | 1 220 р. |
| 108-ТХ-БС12 | БС12 | М16х50 | 100 | 7,7 | 1 140 р. |
| 108-ТХ-Б22 | Б22 | М16х50 | 150 | 10,9 | 1 650 р. |
| 108-ТХ-БС22 | БС22 | М16х50 | 150 | 8,9 | 1 320 р. |
| 133-ТХ-Б12 | Б12 | М16х50 | 100 | 8,7 | 1 320 р. |
| 133-ТХ-БС12 | БС12 | М16х50 | 100 | 8,5 | 1 250 р. |
| 133-ТХ-Б22 | Б22 | М16х50 | 150 | 11,7 | 1 740 р. |
| 133-ТХ-БС22 | БС22 | М16х50 | 150 | 9,7 | 1 310 р. |
| 159-ТХ-Б12 | Б12 | М16х50 | 100 | 9,3 | 1 400 р. |
| 159-ТХ-БС12 | БС12 | М16х50 | 100 | 9,1 | 1 350 р. |
| 159-ТХ-Б22 | Б22 | М16х50 | 150 | 12,3 | 1 830 р. |
| 159-ТХ-БС22 | БС22 | М16х50 | 150 | 10,3 | 1 500 р. |
