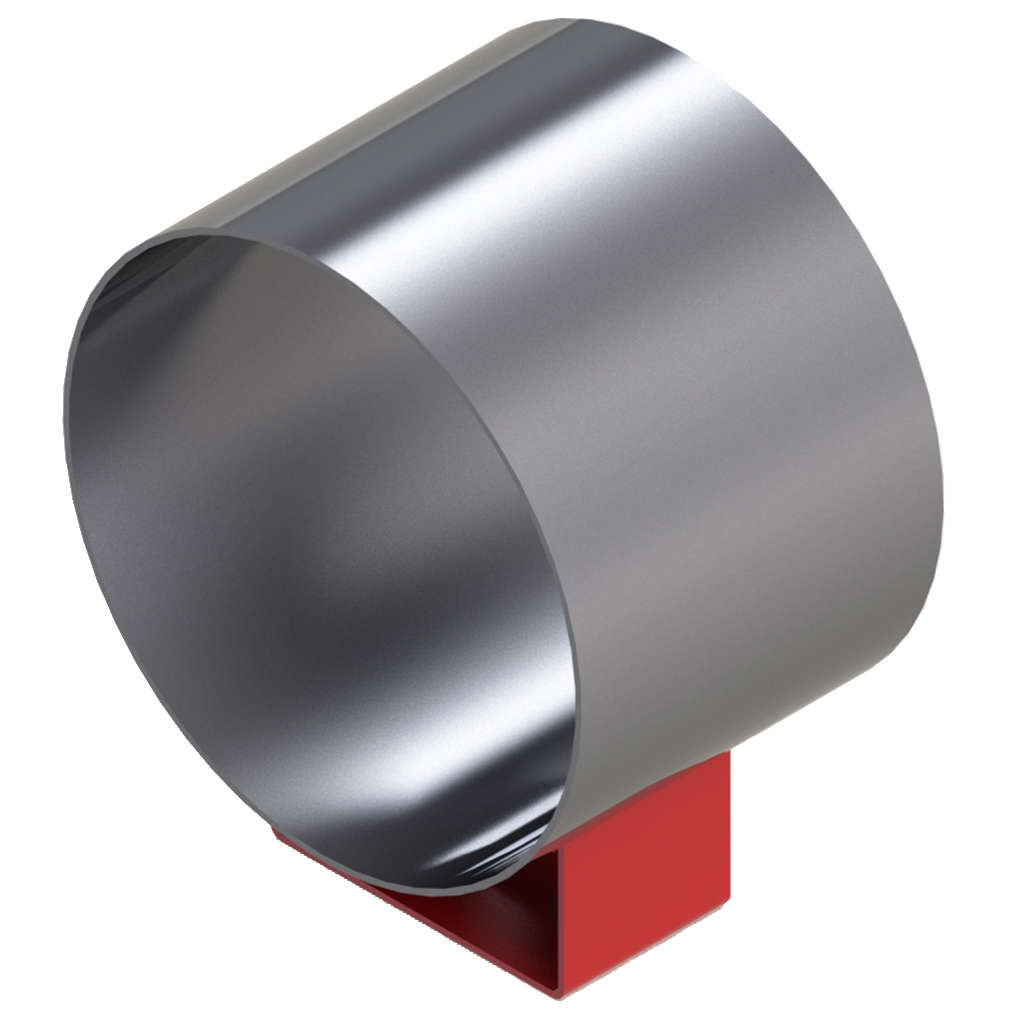

Опора корпусная приварная. Тип КП
Опоры корпусные хомутовые ОСТ 36-146-88. Тип КП
Стальные конструкции, называемые опорами, необходимы для трубопроводов, чтобы выдерживать различные нагрузки, создаваемые трубами и транспортируемым веществом. Опоры трубопроводов КП по ОСТ 36-146-88 - это конструктивные элементы трубопроводных систем, предназначенные для удержания труб в требуемом положении и для компенсации нагрузок. Опоры стальные трубные КП по ОСТ 36-146-88 применяются в сетях с рабочим давлением не более 10 МПа и температурой среды от 0°С до 450°С. Опоры корпусные сварные КП по ОСТ 36-146-88 разработаны для трубопроводов диаметром от 18 до 1420 мм. Предназначены для монтажа труб из углеродистой и низколегированной стали при строительстве промышленных трубопроводов при температуре окружающей среды до минус 70°С. Сварная корпусная опора КП по ОСТ 36-146-88 представляет собой сварную или гнутую раму с ребрами, что обеспечивает надежную и бесперебойную работу трубопроводной системы. В качестве исходного материала при эксплуатации данных элементов трубопровода в нормальных условиях, как правило, используется стандартный сортовой прокат.Опоры трубопроводов типа КП по ОСТ 36-146-88 используются для защиты трубы от повреждений в местах контакта с опорной конструкцией и удержания трубы в проектном положении. В некоторых случаях опоры используются для устранения вибраций и регулирования сил и напряжений в трубопроводе.
| Обозначение | Исполнение | Толщина материала S,мм. | Высота до снования трубопровода Н, мм. | Масса, кг. | Стоимость за ед., руб.* |
|---|---|---|---|---|---|
| 57-КП-А11 | А11 / АС11 | 3 | 100 | 1,3 | 220 р. |
| 57-КП-А12 | А12 / АС12 | 3 | 100 | 2,6 | 400 р. |
| 57-КП-А21 | А21 / АС21 | 3 | 150 | 1,8 | 290 р. |
| 57-КП-А22 | А22 / АС22 | 3 | 150 | 3,6 | 540 р. |
| 76-КП-А11 | А11 / АС11 | 3 | 100 | 1,3 | 220 р. |
| 76-КП-А12 | А12 / АС12 | 3 | 100 | 2,5 | 390 р. |
| 76-КП-А21 | А21 / АС21 | 3 | 150 | 1,8 | 290 р. |
| 76-КП-А22 | А22 / АС22 | 3 | 150 | 3,5 | 530 р. |
| 89-КП-А11 | А11 / АС11 | 3 | 100 | 1,2 | 220 р. |
| 89-КП-А12 | А12 / АС12 | 3 | 100 | 2,5 | 390 р. |
| 89-КП-А21 | А21 / АС21 | 3 | 150 | 1,7 | 280 р. |
| 89-КП-А22 | А22 / АС22 | 3 | 150 | 3,5 | 540 р. |
| 108-КП-А11 | А11 / АС11 | 3 | 100 | 1,5 | 230 р. |
| 108-КП-А12 | А12 / АС12 | 3 | 100 | 3,0 | 460 р. |
| 108-КП-А21 | А21 / АС21 | 3 | 150 | 2,1 | 340 р. |
| 108-КП-А22 | А22 / АС22 | 3 | 150 | 4,2 | 640 р. |
| 133-КП-А11 | А11 / АС11 | 3 | 100 | 1,5 | 230 р. |
| 133-КП-А12 | А12 / АС12 | 3 | 100 | 3,0 | 460 р. |
| 133-КП-А21 | А21 / АС21 | 3 | 150 | 2,0 | 320 р. |
| 133-КП-А22 | А22 / АС22 | 3 | 150 | 4,1 | 630 р. |
| 159-КП-А11 | А11 / АС11 | 3 | 100 | 1,5 | 230 р. |
| 159-КП-А12 | А12 / АС12 | 3 | 100 | 3,0 | 460 р. |
| 159-КП-А21 | А21 / АС21 | 3 | 150 | 2,0 | 320 р. |
| 159-КП-А22 | А22 / АС22 | 3 | 150 | 4,1 | 630 р. |
| 219-КП-А11 | А11 / АС11 | 3 | 100 | 2,7 | 420 р. |
| 219-КП-А12 | А12 / АС12 | 3 | 100 | 6,1 | 920 р. |
| 219-КП-А13 | А13 / АС13 | 3 | 100 | 11,0 | 1 640 р. |
| 219-КП-Б12 | Б12 / БС12 | 3 | 104 | 7,0 | 1 050 р. |
| 219-КП-Б13 | Б13 / БС13 | 3 | 104 | 11,9 | 1 760 р. |
| 219-КП-А21 | А21 / АС21 | 3 | 150 | 3,4 | 530 р. |
| 219-КП-А22 | А22 / АС22 | 3 | 150 | 7,3 | 1 100 р. |
| 219-КП-А23 | А23 / АС23 | 3 | 150 | 13,3 | 1 960 р. |
| 219-КП-Б22 | Б22 / БС22 | 3 | 154 | 8,2 | 1 220 р. |
| 219-КП-Б23 | Б23 / БС23 | 3 | 154 | 14,2 | 2 100 р. |
| 273-КП-А11 | А11 / АС11 | 3 | 100 | 2,6 | 400 р. |
| 273-КП-А12 | А12 / АС12 | 4 | 100 | 7,1 | 1 070 р. |
| 273-КП-А13 | А13 / АС13 | 4 | 100 | 13,3 | 1 980 р. |
| 273-КП-Б12 | Б12 / БС12 | 4 | 100 | 8,1 | 1 200 р. |
| 273-КП-Б13 | Б13 / БС13 | 4 | 100 | 14,3 | 2 120 р. |
| 273-КП-А21 | А21 / АС21 | 4 | 150 | 3,2 | 480 р. |
| 273-КП-А22 | А22 / АС22 | 4 | 150 | 9,0 | 1 340 р. |
| 273-КП-А23 | А23 / АС23 | 4 | 150 | 16,6 | 2 440 р. |
| 273-КП-Б22 | Б22 / БС22 | 4 | 150 | 10,0 | 1 480 р. |
| 273-КП-Б23 | Б23 / БС23 | 4 | 150 | 17,6 | 2 600 р. |
| 325-КП-А11 | А11 / АС11 | 4 | 100 | 3,3 | 500 р. |
| 325-КП-А12 | А12 / АС12 | 4 | 100 | 6,9 | 1 040 р. |
| 325-КП-А13 | А13 / АС13 | 4 | 100 | 12,8 | 1 890 р. |
| 325-КП-Б12 | Б12 / БС12 | 4 | 100 | 7,9 | 1 180 р. |
| 325-КП-Б13 | Б13 / БС13 | 4 | 100 | 13,8 | 2 040 р. |
| 325-КП-А21 | А21 / АС21 | 4 | 150 | 4,2 | 640 р. |
| 325-КП-А22 | А22 / АС22 | 4 | 150 | 8,7 | 1 300 р. |
| 325-КП-А23 | А23 / АС23 | 4 | 150 | 16,2 | 2 380 р. |
| 325-КП-Б22 | Б22 / БС22 | 4 | 150 | 9,7 | 1 440 р. |
| 325-КП-Б23 | Б23 / БС23 | 4 | 150 | 17,2 | 2 520 р. |
| 377-КП-А11 | А11 / АС11 | 4 | 100 | 3,2 | 480 р. |
| 377-КП-А12 | А12 / АС12 | 4 | 100 | 6,7 | 990 р. |
| 377-КП-А13 | А13 / АС13 | 4 | 100 | 12,5 | 1 840 р. |
| 377-КП-Б12 | Б12 / БС12 | 4 | 100 | 7,7 | 1 140 р. |
| 377-КП-Б13 | Б13 / БС13 | 4 | 100 | 13,5 | 1 980 р. |
| 377-КП-А21 | А21 / АС21 | 4 | 150 | 4,1 | 630 р. |
| 377-КП-А22 | А22 / АС22 | 4 | 150 | 8,6 | 1 260 р. |
| 377-КП-А23 | А23 / АС23 | 4 | 150 | 15,7 | 2 310 р. |
| 377-КП-Б22 | Б22 / БС22 | 4 | 150 | 9,6 | 1 420 р. |
| 377-КП-Б23 | Б23 / БС23 | 4 | 150 | 16,7 | 2 450 р. |
| 426-КП-А11 | А11 / АС11 | 6 | 100 | 4,6 | 690 р. |
| 426-КП-А12 | А12 / АС12 | 6 | 100 | 9,8 | 1 440 р. |
| 426-КП-А13 | А13 / АС13 | 6 | 100 | 18,3 | 2 680 р. |
| 426-КП-Б12 | Б12 / БС12 | 6 | 100 | 11,2 | 1 650 р. |
| 426-КП-Б13 | Б13 / БС13 | 6 | 100 | 19,7 | 2 870 р. |
| 426-КП-А21 | А21 / АС21 | 6 | 150 | 6,1 | 920 р. |
| 426-КП-А22 | А22 / АС22 | 6 | 150 | 12,5 | 1 840 р. |
| 426-КП-А23 | А23 / АС23 | 6 | 150 | 23,2 | 3 380 р. |
| 426-КП-Б22 | Б22 / БС22 | 6 | 150 | 13,9 | 2 060 р. |
| 426-КП-Б23 | Б23 / БС23 | 6 | 150 | 24,6 | 3 580 р. |
| 530-КП-А11 | А11 / АС11 | 6 | 100 | 6,3 | 940 р. |
| 530-КП-А12 | А12 / АС12 | 6 | 100 | 13,7 | 2 010 р. |
| 530-КП-А13 | А13 / АС13 | 6 | 100 | 25,1 | 3 660 р. |
| 530-КП-Б12 | Б12 / БС12 | 6 | 100 | 16,4 | 2 400 р. |
| 530-КП-Б13 | Б13 / БС13 | 6 | 100 | 27,8 | 4 040 р. |
| 530-КП-А21 | А21 / АС21 | 6 | 150 | 8,0 | 1 190 р. |
| 530-КП-А22 | А22 / АС22 | 6 | 150 | 17,1 | 2 500 р. |
| 530-КП-А23 | А23 / АС23 | 6 | 150 | 30,9 | 4 440 р. |
| 530-КП-Б22 | Б22 / БС22 | 6 | 150 | 19,8 | 2 880 р. |
| 530-КП-Б23 | Б23 / БС23 | 6 | 150 | 33,6 | 4 840 р. |
| 630-КП-А11 | А11 / АС11 | 6 | 100 | 6,2 | 930 р. |
| 630-КП-А12 | А12 / АС12 | 6 | 100 | 13,3 | 1 950 р. |
| 630-КП-А13 | А13 / АС13 | 6 | 100 | 24,4 | 3 560 р. |
| 630-КП-Б12 | Б12 / БС12 | 6 | 100 | 16,0 | 2 360 р. |
| 630-КП-Б13 | Б13 / БС13 | 6 | 100 | 27,1 | 3 900 р. |
| 630-КП-А21 | А21 / АС21 | 6 | 150 | 7,9 | 1 180 р. |
| 630-КП-А22 | А22 / АС22 | 6 | 150 | 16,6 | 2 430 р. |
| 630-КП-А23 | А23 / АС23 | 6 | 150 | 30,2 | 4 350 р. |
| 630-КП-Б22 | Б22 / БС22 | 6 | 150 | 19,3 | 2 820 р. |
| 630-КП-Б23 | Б23 / БС23 | 6 | 150 | 32,9 | 4 730 р. |
| 820-КП-А12 | А12 / АС12 | 8 | 100 | 17,0 | 2 490 р. |
| 820-КП-А13 | А13 / АС13 | 8 | 100 | 31,1 | 4 470 р. |
| 820-КП-Б12 | Б12 / БС12 | 8 | 100 | 20,5 | 2 980 р. |
| 820-КП-Б13 | Б13 / БС13 | 8 | 100 | 34,6 | 4 970 р. |
| 820-КП-А22 | А22 / АС22 | 8 | 150 | 21,3 | 3 090 р. |
| 820-КП-А23 | А23 / АС23 | 8 | 150 | 38,8 | 5 580 р. |
| 820-КП-Б22 | Б22 / БС22 | 8 | 150 | 24,8 | 3 580 р. |
| 820-КП-Б23 | Б23 / БС23 | 8 | 150 | 42,3 | 6 040 р. |
| 1020-КП-А12 | А12 / АС12 | 8 | 100 | 27,6 | 3 980 р. |
| 1020-КП-А13 | А13 / АС13 | 8 | 100 | 49,3 | 7 020 р. |
| 1020-КП-Б12 | Б12 / БС12 | 8 | 100 | 37,3 | 5 360 р. |
| 1020-КП-Б13 | Б13 / БС13 | 8 | 100 | 59,0 | 8 360 р. |
| 1020-КП-А22 | А22 / АС22 | 8 | 150 | 33,3 | 4 780 р. |
| 1020-КП-А23 | А23 / АС23 | 8 | 150 | 59,0 | 8 360 р. |
| 1020-КП-Б22 | Б22 / БС22 | 8 | 150 | 43,0 | 6 160 р. |
| 1020-КП-Б23 | Б23 / БС23 | 8 | 150 | 68,7 | 9 700 р. |
| 1220-КП-А12 | А12 / АС12 | 8 | 100 | 26,8 | 3 870 р. |
| 1220-КП-А13 | А13 / АС13 | 8 | 100 | 47,9 | 6 840 р. |
| 1220-КП-Б12 | Б12 / БС12 | 8 | 100 | 36,4 | 5 220 р. |
| 1220-КП-Б13 | Б13 / БС13 | 8 | 100 | 57,5 | 8 130 р. |
| 1220-КП-А22 | А22 / АС22 | 8 | 150 | 32,5 | 4 660 р. |
| 1220-КП-А23 | А23 / АС23 | 8 | 150 | 57,6 | 8 150 р. |
| 1220-КП-Б22 | Б22 / БС22 | 8 | 150 | 42,1 | 6 000 р. |
| 1220-КП-Б23 | Б23 / БС23 | 8 | 150 | 67,2 | 9 480 р. |
| 1420-КП-А12 | А12 / АС12 | 10 | 100 | 32,5 | 4 660 р. |
| 1420-КП-А13 | А13 / АС13 | 10 | 100 | 58,2 | 8 250 р. |
| 1420-КП-Б12 | Б12 / БС12 | 10 | 100 | 44,3 | 6 340 р. |
| 1420-КП-Б13 | Б13 / БС13 | 10 | 100 | 70 | 9 830 р. |
| 1420-КП-А22 | А22 / АС22 | 10 | 150 | 39,5 | 5 670 р. |
| 1420-КП-А23 | А23 / АС23 | 10 | 150 | 70,3 | 9 890 р. |
| 1420-КП-Б22 | Б22 / БС22 | 10 | 150 | 51,3 | 7 280 р. |
| 1420-КП-Б23 | Б23 / БС23 | 10 | 150 | 82,1 | 11 490 р. |
