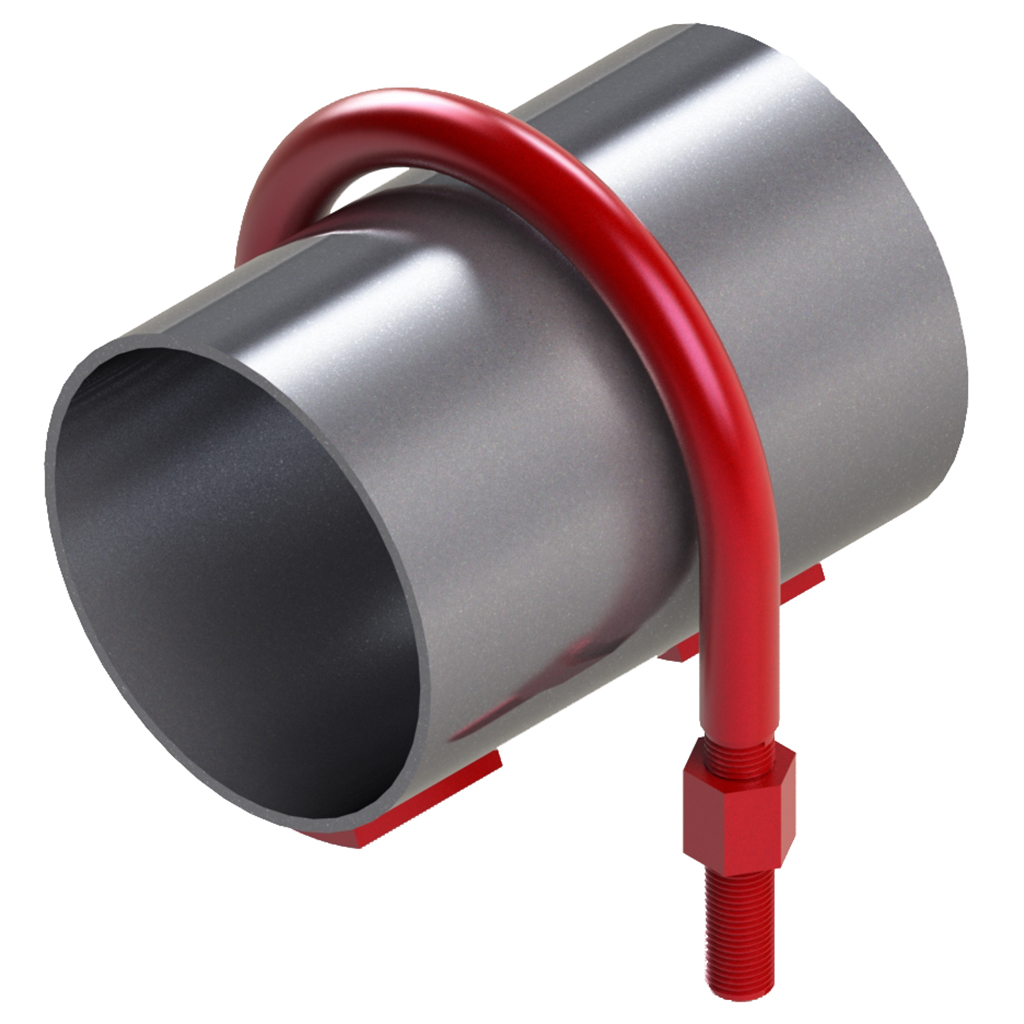

Опора хомутовая бескорпусная. Тип ХБ
Опоры хомутовые бескорпусные ОСТ 36-146-88. Тип ХБ
Опора трубопровода тип ХБ по ОСТ 36-146-88 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| Обозначение | Исполнение | Диаметр резьбы | Масса, кг. | Стоимость за ед., руб.* |
|---|---|---|---|---|
| 25-ХБ-А | А | М10 | 0,1 | 150 р. |
| 25-ХБ-Б | Б | М10 | 0,14 | 160 р. |
| 25-ХБ-В | В | М10 | 0,1 | 150 р. |
| 25-ХБ-Г | Г | М10 | 0,14 | 160 р. |
| 32-ХБ-А | А | М10 | 0,1 | 150 р. |
| 32-ХБ-Б | Б | М10 | 0,18 | 160 р. |
| 32-ХБ-В | В | М10 | 0,1 | 150 р. |
| 32-ХБ-Г | Г | М10 | 0,18 | 160 р. |
| 38-ХБ-А | А | М10 | 0,2 | 160 р. |
| 38-ХБ-Б | Б | М10 | 0,28 | 170 р. |
| 38-ХБ-В | В | М10 | 0,1 | 150 р. |
| 38-ХБ-Г | Г | М10 | 0,18 | 160 р. |
| 45-ХБ-А | А | М10 | 0,2 | 160 р. |
| 45-ХБ-Б | Б | М10 | 0,32 | 180 р. |
| 45-ХБ-В | В | М10 | 0,1 | 150 р. |
| 45-ХБ-Г | Г | М10 | 0,22 | 160 р. |
| 57-ХБ-А | А | М12 | 0,3 | 180 р. |
| 57-ХБ-Б | Б | М12 | 0,5 | 220 р. |
| 57-ХБ-В | В | М12 | 0,2 | 160 р. |
| 57-ХБ-Г | Г | М12 | 0,4 | 170 р. |
| 76-ХБ-А | А | М12 | 0,4 | 210 р. |
| 76-ХБ-Б | Б | М12 | 0,6 | 230 р. |
| 76-ХБ-В | В | М12 | 0,3 | 180 р. |
| 76-ХБ-Г | Г | М12 | 0,5 | 220 р. |
| 89-ХБ-А | А | М12 | 0,4 | 210 р. |
| 89-ХБ-Б | Б | М12 | 0,6 | 230 р. |
| 89-ХБ-В | В | М12 | 0,3 | 180 р. |
| 89-ХБ-Г | Г | М12 | 0,5 | 220 р. |
| 108-ХБ-А | А | М16 | 0,8 | 260 р. |
| 108-ХБ-Б | Б | М16 | 1,08 | 280 р. |
| 108-ХБ-В | В | М16 | 0,6 | 230 р. |
| 108-ХБ-Г | Г | М16 | 0,88 | 260 р. |
| 133-ХБ-А | А | М16 | 1,0 | 290 р. |
| 133-ХБ-Б | Б | М16 | 1,52 | 330 р. |
| 133-ХБ-В | В | М16 | 0,7 | 240 р. |
| 133-ХБ-Г | Г | М16 | 1,22 | 270 р. |
| 159-ХБ-А | А | М20 | 1,8 | 350 р. |
| 159-ХБ-Б | Б | М20 | 2,32 | 460 р. |
| 159-ХБ-В | В | М20 | 1,3 | 330 р. |
| опора 159-ХБ-Г | Г | М20 | 1,82 | 360 р. |
| 219-ХБ-А | А | М20 | 2,2 | 420 р. |
| 219-ХБ-Б | Б | М20 | 3,24 | 600 р. |
| 273-ХБ-А | А | М20 | 2,6 | 480 р. |
| 273-ХБ-Б | Б | М20 | 3,64 | 680 р. |
| 325-ХБ-А | А | М20 | 3,0 | 540 р. |
| 325-ХБ-Б | Б | М20 | 4,04 | 740 р. |
| 377-ХБ-А | А | М24 | 5 | 900 р. |
| 377-ХБ-Б | Б | М24 | 6,24 | 1 140 р. |
| 426-ХБ-А | А | М24 | 5,5 | 1 000 р. |
| 426-ХБ-Б | Б | М24 | 8,4 | 1 530 р. |
| 530-ХБ-А | А | М24 | 6,6 | 1 200 р. |
| 530-ХБ-Б | Б | М24 | 9,5 | 1 670 р. |
