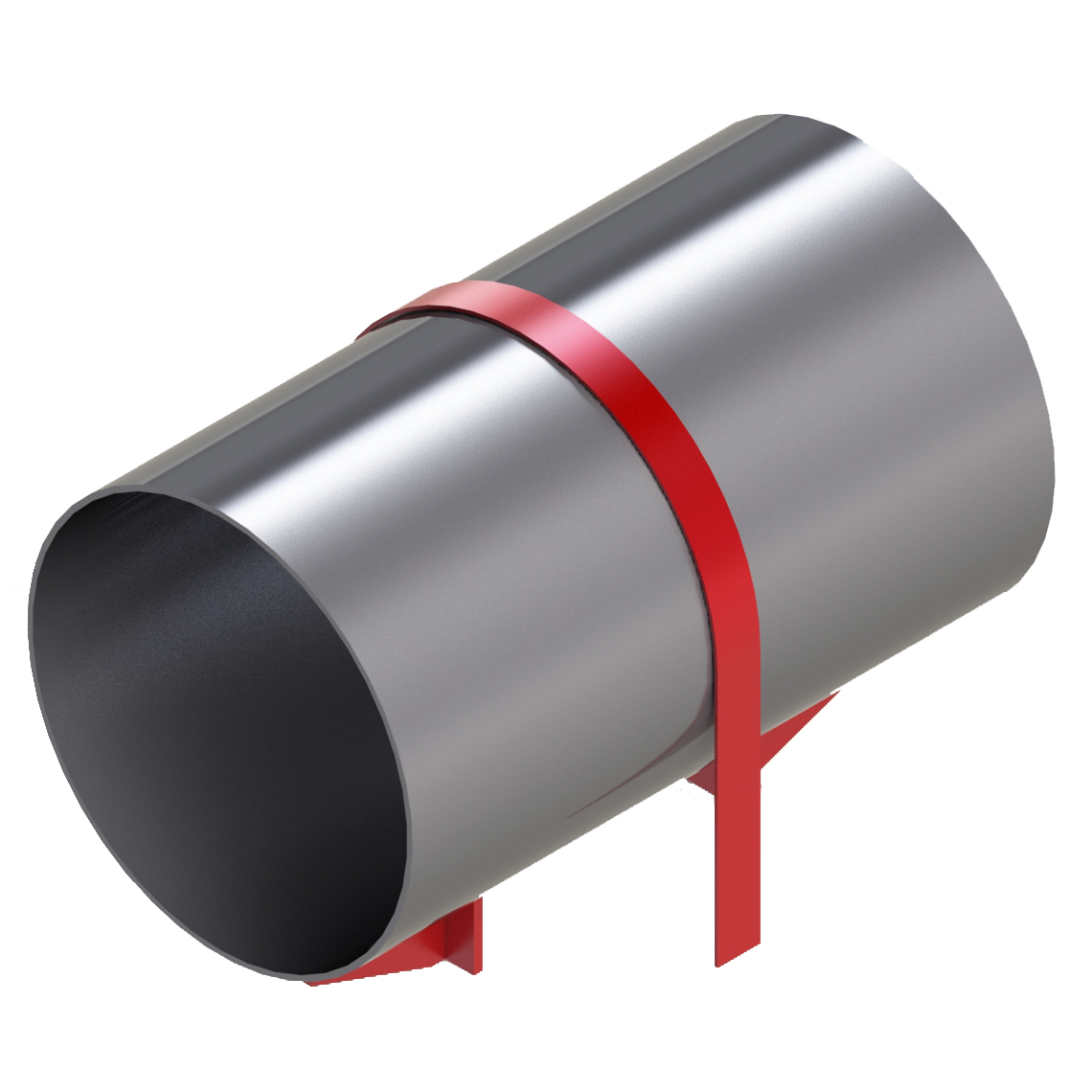

Опора неподвижная хомутовая ТС-669.00.00

• Форма заказа

Опоры неподвижные хомутовые ТС-669.00.00



Опора трубопровода ТС-669 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.

№	Наименование	Дн	Осевая сила Q, кН (mc)	Вертикальная сила Р, кН (mc)	S	Н	В	Масса изделия, кг	Стоимость за ед., руб.*
1	ТС-669.00.00	108	25 (2,5)	25 (2,5)	4	110	70	3,5	420 р.
2	ТС-669.00.00 - 01	133				134	80	3,8	460 р.
3	ТС-669.00.00 - 02	159	30 (0,3)		4,5	164	90	5,1	610 р.
4	ТС-669.00.00 - 03	219	70 (0,7)	40 (4,0)	6	216	120	9,6	1 150 р.
			90 (0,9)	50 (5,0)	7			10,0	1 200 р.
5	ТС-669.00.00 - 04	273				246		12,1	1 450 р.
			120 (12)		8			9,8	1 180 р.
6	ТС-669.00.00 - 05	325	90 (9)		7	270	120	12,1	1 450 р.
			120 (12)	70 (7)	8
7	ТС-669.00.00 - 06	377	150 (15)	70 (7)	9	300	140	15,0	1 800 р.
8	ТС-669.00.00 - 07	426	90 (9)	70 (7)	7	338	160	23,0	2 690 р.
			150 (15)		9
9	ТС-669.00.00 - 08	530	80 (8)	70 (7)	7	393	200	28,6	3 350 р.
			100 (10)		8
			120 (12)		9
10	ТС-669.00.00 - 09	630	100 (10)		7	445	240	38,1	4 460 р.
			140 (14)	100 (10)	9
			180 (18)		10
			220 (22)		11
11	ТС-669.00.00 - 10	720	120 (12)	80 (8)	8	490	280	45,6	5 340 р.
			200 (20)	100 (10)	10
			250 (25)		11
			300 (30)		12
12	ТС-669.00.00 - 11	820	120 (12)	80 (8)	8	540	300	49,0	5 740 р.
13	ТС-669.00.00 - 12	920	120 (12)	80 (8)	8	592	320	53,5	6 150 р.
			160 (16)	100 (10)	9
			220 (22)		10
			400 (40)		12
14	ТС-669.00.00-13	1020	220 (22)	100 (10)	10	642	360	68,5	7 880 р.
			260 (26)		11
			350 (35)		12
			450 (45)		14
15	ТС-669.00.00-14	108	25 (2,5)	25 (2,5)	4	110	70	3,8	460 р.
16	ТС-669.00.00-15	133				134	80	4,2	510 р.
17	ТС-669.00.00-16	159	30 (3,0)		4,5	164	90	5,6	670 р.
18	ТС-669.00.00-17	219	70 (7,0)	40 (4,0)	6	216	120	9,6	1 150 р.
			90 (9,0)	50 (5,0)	7			10,0	1 200 р.
19	ТС-669.00.00-18	273				246		12,1	1 450 р.
			120 (12)		8			10,0	1 200 р.
20	ТС-669.00.00-19	325	90 (9)		7	270	120	14,5	1 740 р.
			120 (12)	70 (7)	8
21	ТС-669.00.00-20	377	150 (15)	70 (7)	9	300	140	17,7	2 120 р.
22	ТС-669.00.00-21	426	90 (9)	70 (7)	7	338	160	26,0	3 040 р.
			150 (15)		9
23	ТС-669.00.00-22	530	80 (8)	70 (7)	7	393	200	32,0	3 750 р.
			100 (10)		8
			120 (12)		9
24	ТС-669.00.00-23	630	100 (10)		8	445	240	46,2	5 410 р.
			140 (14)	100 (10)	10
			180 (18)		11
			220 (22)		12
25	ТС-669.00.00-24	720	120 (12)	80 (8)	8	490	280	54,5	6 270 р.
			200 (20)	100 (10)	10
			250 (25)		11
			300 (30)		12
26	ТС-669.00.00-25	820	120 (12)	80 (8)	8	540	300	59,0	6 790 р.
			160 (16)	100 (10)	9
			200 (20)		10
			300 (30)		12
27	ТС-669.00.00-26	920	120 (12)	80 (8)	8	592	320	64,5	7 420 р.
			160 (16)	100 (10)	9
			220 (22)		10
			400 (40)		12
28	ТС-669.00.00-27	1020	220 (22)		10	642	360	78,0	8 970 р.
			260 (26)		11
			350 (35)		12
			450 (45)		14
