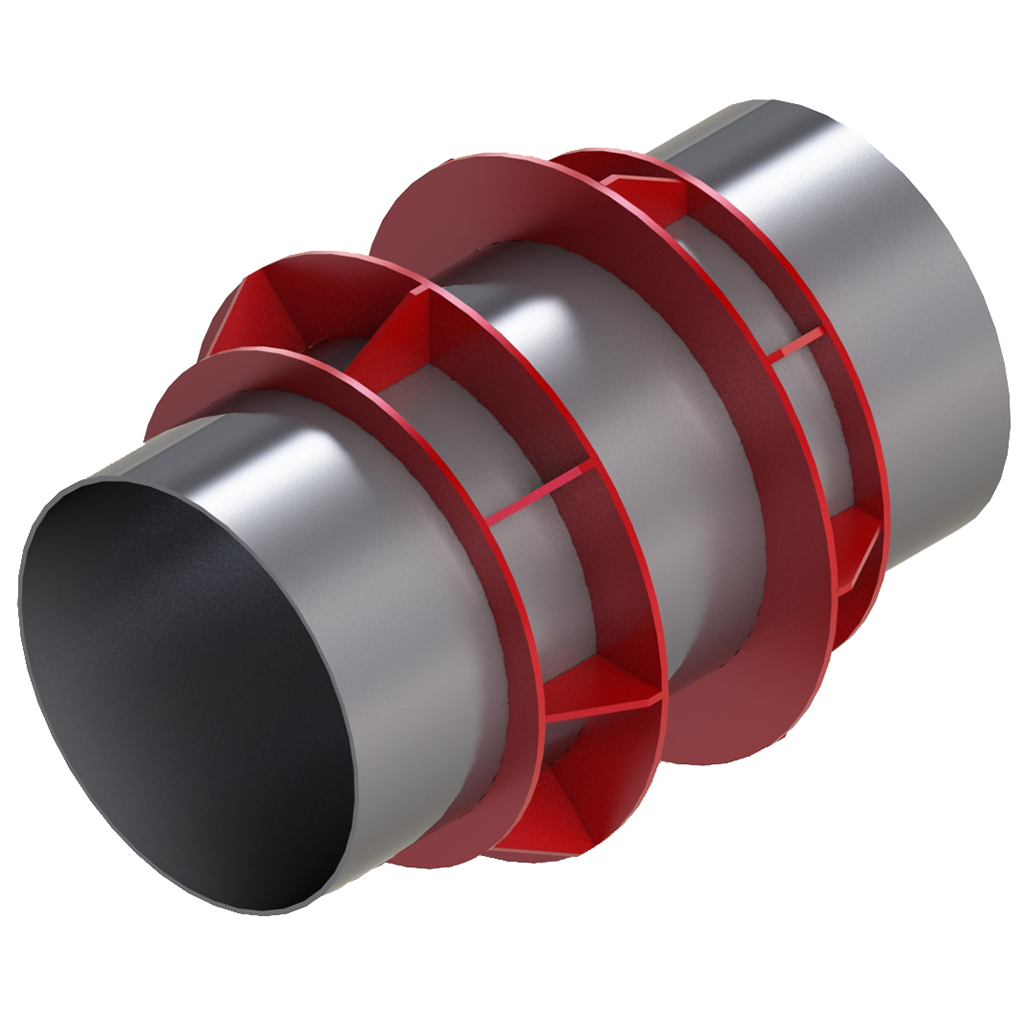

Опора неподвижная щитовая усиленная ТС-667.00.00
Опоры неподвижные щитовые усиленные ТС-667.00.00
Опора трубопровода ТС-667 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Дн | Осевая сила Q,кН (mc) | S | D | l | c | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ТС-667.00.00 | 426 | 550 (55) | 7 | 610 | 144 | 30 | 48,8 | 5 710 р. |
| 2 | ТС-667.00.00 - 01 | 530 | 800 (80) | 8 | 740 | 174 | 40 | 69,2 | 8 100 р. |
| 3 | ТС-667.00.00 - 02 | 630 | 1150 (115) | 870 | 174 | 40 | 97,4 | 11 200 р. | |
| 4 | ТС-667.00.00 - 03 | 720 | 1450 (145) | 9 | 975 | 174 | 40 | 114,3 | 13 150 р. |
| 5 | ТС-667.00.00 - 04 | 820 | 1800 (180) | 1110 | 238 | 40 | 142,8 | 16 420 р. | |
| 6 | ТС-667.00.00 - 05 | 920 | 2250 (225) | 10 | 1220 | 242 | 40 | 212,4 | 24 000 р. |
| 7 | ТС-667.00.00 - 06 | 1020 | 2650 (265) | 1330 | 282 | 40 | 262,2 | 29 630 р. | |
| 8 | ТС-667.00.00 - 07 | 1220 | 3650 (365) | 11 | 1570 | 302 | 40 | 334,6 | 37 810 р. |
| 9 | ТС-667.00.00 - 08 | 1420 | 4850 (485) | 10 | 1640 | 306 | 40 | 282,0 | 31 870 р. |
| 10 | ТС-667.00.00 - 09 | 6000 (600) | 14 | 1820 | 315 | 430,0 | 48 590 р. |
