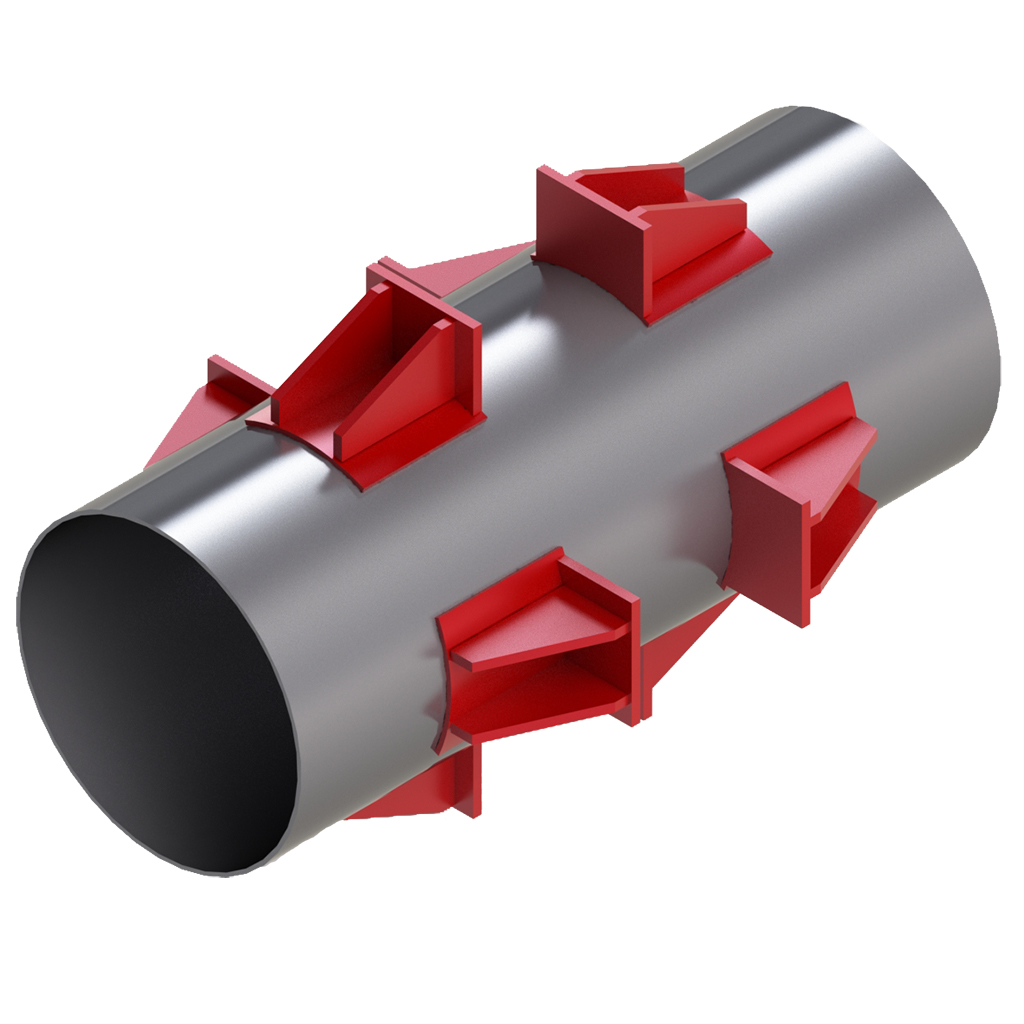

Опора неподвижная четырехупорная усиленная ТС-664.00.00
Опоры неподвижные четырехупорные усиленные ТС-664.00.00
Опора трубопровода ТС-664 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Дн | Осевая сила Q,кН (mc) для опорных конструкций | Ширина, мм | Длинна, мм | Масса изделия, кг | Стоимость за ед., руб.* | |
|---|---|---|---|---|---|---|---|---|
| железобетонных | стальных | |||||||
| 1 | ТС-664.00.00 | 426 | 400 (40) | 400 (40) | 160 | 666 | 74,2 | 8 390 р. |
| 2 | ТС-664.00.00 - 01 | 530 | 550 (55) | 550 (55) | 200 | 786 | 92,8 | 10 490 р. |
| 3 | ТС-664.00.00 - 02 | 630 | 550 (55) | 550 (55) | 240 | 890 | 109,6 | 12 390 р. |
| 4 | ТС-664.00.00 - 03 | 720 | 900 (90) | 900 (90) | 280 | 980 | 133,0 | 15 030 р. |
| 5 | ТС-664.00.00 - 04 | 820 | 900 (90) | 900 (90) | 300 | 1080 | 140,0 | 15 820 р. |
| 6 | ТС-664.00.00 - 05 | 920 | 1100 (110) | 1200 (120) | 320 | 1184 | 162,0 | 18 310 р. |
| 7 | ТС-664.00.00 - 06 | 1020 | 1300 (130) | 1400 (140) | 360 | 1284 | 198,0 | 22 380 р. |
| 8 | ТС-664.00.00 - 07 | 1220 | 1100 (110) | 1100 (110) | 400 | 1504 | 257,0 | 28 530 р. |
| 9 | ТС-664.00.00 - 08 | 1420 | 1700 (170) | 1700 (170) | 500 | 1704 | 304,0 | 33 750 р. |
