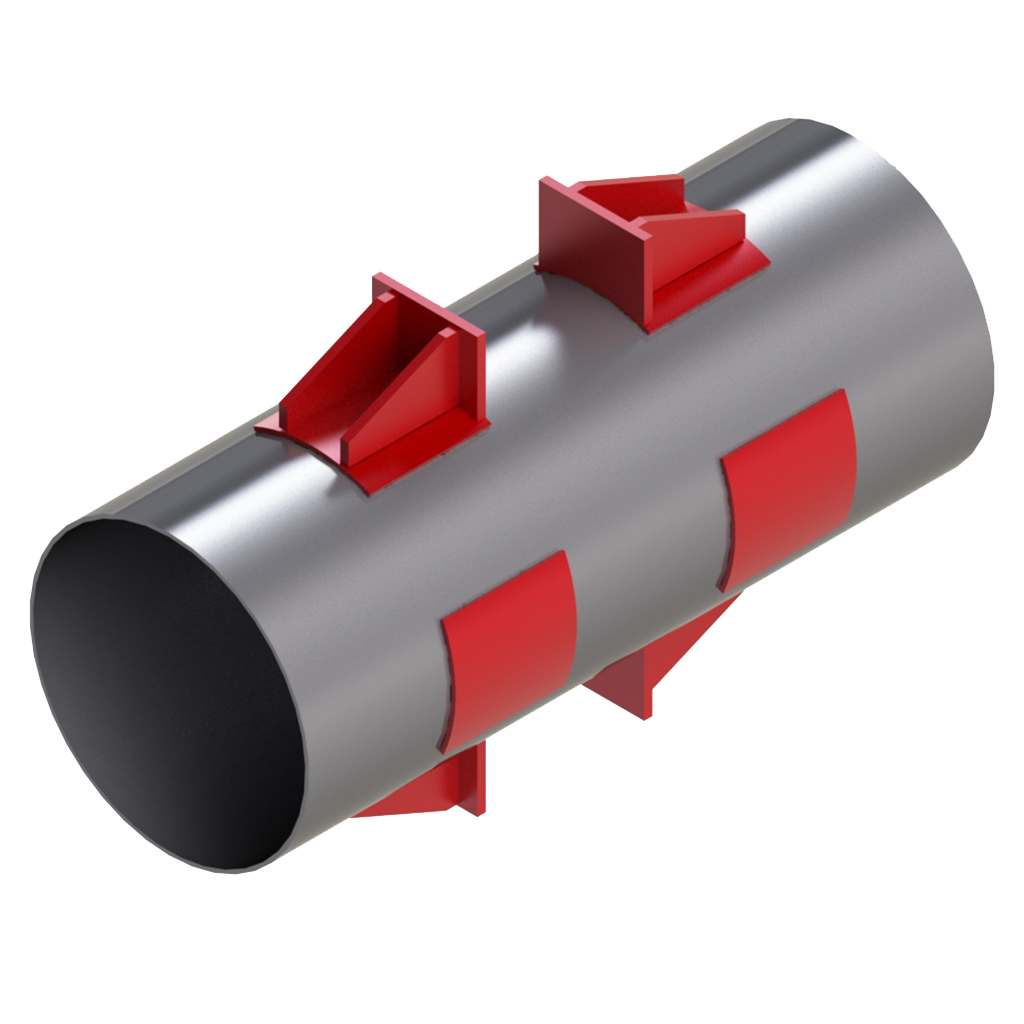

Опора неподвижная двухупорная усиленная ТС-663.00.00
Опоры неподвижные двухупорные усиленные ТС-663.00.00
Опора трубопровода ТС-663 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Дн | к=S | Осевая сила Q,кН (mc) | Ширина, мм | Длинна, мм | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|
| 1 | ТС - 663.00.00 | 219 | 6,0+² | 140 (14) | 120 | 432 | 19,14 | 2 300 р. |
| 2 | ТС - 663.00.00 - 01 | 273 | 6,0+² | 120 (12) | 120 | 492 | 18,64 | 2 240 р. |
| 3 | ТС - 663.00.00 - 02 | 325 | 6,0+² | 120 (12) | 120 | 542 | 21,60 | 2 490 р. |
| 4 | ТС - 663.00.00 - 03 | 377 | 9,0+² | 200 (20) | 140 | 596 | 28,78 | 3 310 р. |
| 5 | ТС - 663.00.00 - 04 | 426 | 7,0+² | 150 (15) | 160 | 676 | 46,04 | 5 300 р. |
| 6 | ТС - 663.00.00 - 05 | 530 | 8,0+² | 200 (20) | 200 | 786 | 59,30 | 6 700 р. |
| 7 | ТС - 663.00.00 - 06 | 630 | 8,0+² | 200 (20) | 240 | 890 | 73,20 | 8 270 р. |
| 8 | ТС - 663.00.00 - 07 | 720 | 9,0+² | 250 (25) | 280 | 980 | 90,00 | 10 170 р. |
| 9 | ТС - 663.00.00 - 08 | 820 | 9,0+² | 250 (25) | 300 | 1080 | 95,20 | 10 760 р. |
| 10 | ТС - 663.00.00 - 09 | 920 | 10,0+² | 400 (40) | 320 | 1184 | 108,00 | 12 210 р. |
| 11 | ТС - 663.00.00 - 10 | 1020 | 10,0+² | 400 (40) | 360 | 1284 | 141,20 | 15 960 р. |
| 12 | ТС - 663.00.00 - 11 | 1220 | 11,0+² | 550 (55) | 400 | 1504 | 184,80 | 20 880 р. |
| 13 | ТС - 663.00.00 - 12 | 1420 | 14,0+² | 850 (85) | 500 | 1704 | 224,00 | 25 320 р. |
