Опоры неподвижные четырехупорные ТС-661.00.00

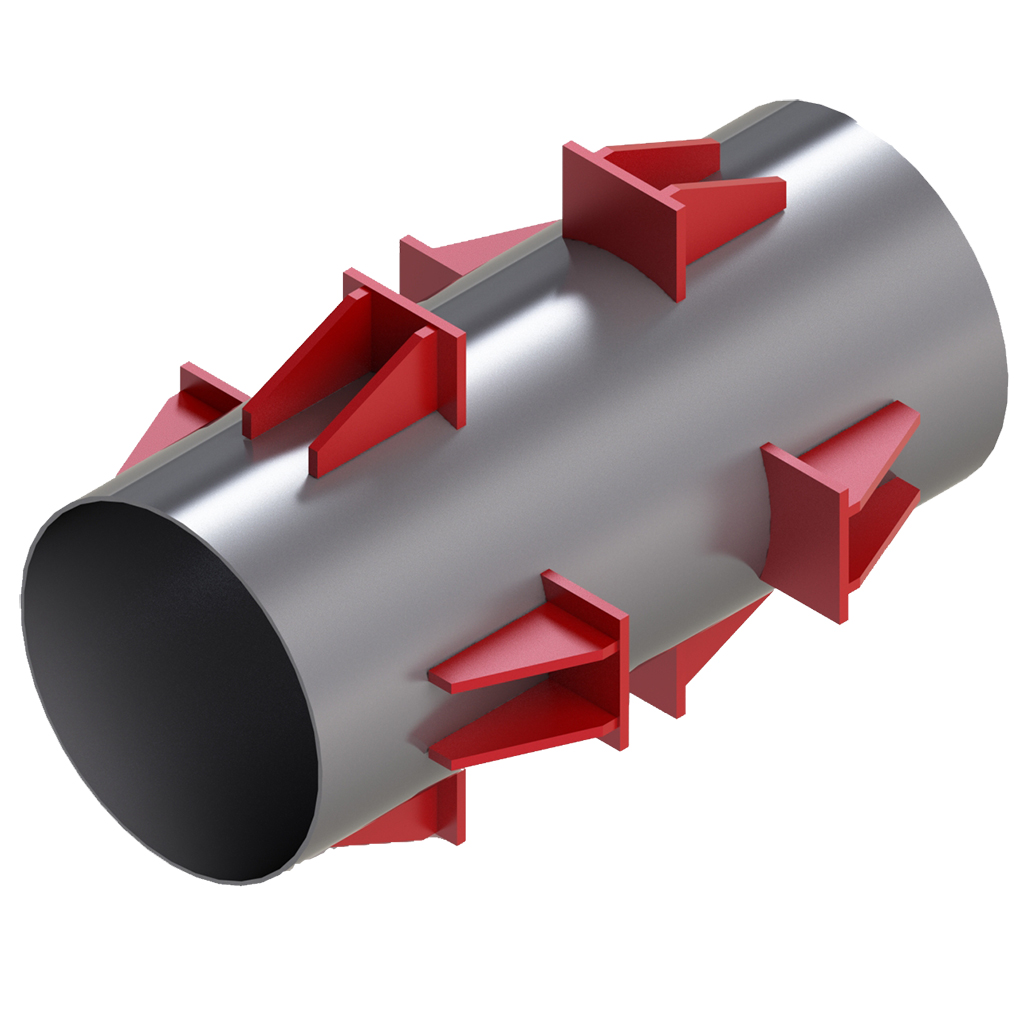

Опора трубопровода ТС-661 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.

№	Наименование	Дн	к=S	Осевая сила Q,кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг	Стоимость за ед., руб.*
1	опора ТС-661.00.00	133	4+¹	70 (7)	260	80	8,8	1 060 р.
			5+¹	70 (7)
2	ТС-661.00.00-01	159	4+¹	100 (10)	320	90	13,2	1 590 р.
			5+²	100 (10)
3	ТС-661.00.00-02	219	4+¹	120 (12)	420	120	23,3	2 680 р.
			7+²	150 (15)
4	ТС-661.00.00-03	273	6+¹	120 (12)	480	120	22,5	2 590 р.
			8+²	180 (18)
5	ТС-661.00.00-04	325	6+¹	120 (12)	530	120	25,2	2 900 р.
			8+²	220 (22)
6	ТС-661.00.00-05	377	6+²	150 (15)	580	140	28,3	3 260 р.
			9+²	250 (25)
7	ТС-661.00.00-06	426	7+²	180 (18)	660	160	53,4	6 040 р.
			10+²	300 (30)
8	ТС-661.00.00-07	530	8+²	180 (18)	770	200	64,6	7 300 р.
			11+²	250 (25)
9	ТС-661.00.00-08	630	8+²	360 (36)	870	240	67,7	7 650 р.
			12+²	450 (45)
10	ТС-661.00.00-09	720	9+²	360 (36)	960	280	82,4	9 310 р.
			11+²	550 (55)
11	ТС-661.00.00-10	820	9+²	450 (45)	1060	300	86,4	9 770 р.
			11+²	650 (65)
12	ТС-661.00.00-11	920	10+²	480 (48)	1160	320	92,0	10 400 р.
			14+²	550 (55)
13	ТС-661.00.00-12	1020	10+²	750 (75)	1260	360	105,0	11 870 р.
			14+²	950 (95)
14	ТС-661.00.00-13	1220	11+²	1000 (100)	1480	400	136,0	15 370 р.
				1000 (100)
15	ТС-661.00.00-14	1420	14+²	1000 (100)	1680	500	151,0	17 070 р.
				1000 (100)
