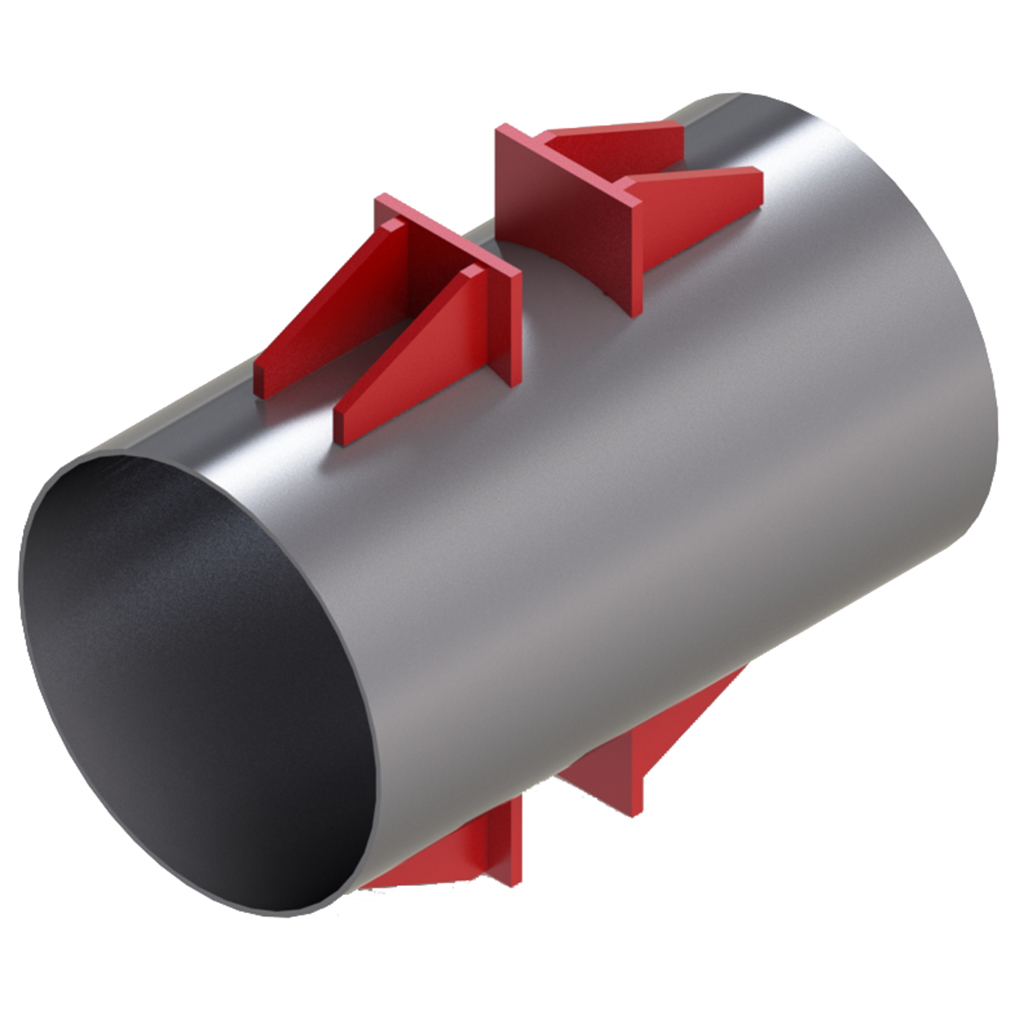

Опора неподвижная двухупорная ТС-660.00.00

• Форма заказа

Опоры неподвижные двухупорные ТС-660.00.00



Опора трубопровода ТС-660 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.

№	Наименование	Дн	к=S	Осевая сила Q,кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг	Стоимость за ед. руб.*
1	ТС-660.00.00	32	1,8+¹	15 (1,5)	110	20	0,56	160 р.
2	ТС-660.00.00-01	38	2+¹	15 (1,5)	140			160 р.
3	ТС-660.00.00-02	45	2+¹	15 (1,5)	150	30	0,64	170 р.
4	ТС-660.00.00-03	57	3+¹	20 (2,0)	180	40	1,04	180 р.
5	ТС-660.00.00-04	76	3+¹	20 (2,0)	210	50	1,12	180 р.
6	ТС-660.00.00-05	89	3+¹	20 (2,0)	230	60	1,28	200 р.
7	ТС-660.00.00-06	108	3,5+¹	30 (3,0)		70	4,24	510 р.
			3,5+¹	40 (4,0)		80
8	ТС-660.00.00-07	133	4+¹	40 (4,0)	260	120	4,40	530 р.
			4+¹	40 (4,0)		120
9	ТС-660.00.00-08	159	4+¹	40 (4,0)	320	120	6,60	790 р.
			4+¹	40 (4,0)		120
10	ТС-660.00.00-09	219	4+¹	40 (4,0)	420	120	11,60	1 390 р.
			8+²	60 (6,0)		120
11	ТС-660.00.00-10	273	6+¹	40 (4,0)	480	120	11,30	1 360 р.
			8+²	60 (6,0)		120
12	ТС-660.00.00-11	325	6+¹	40 (4,0)	530	120	12,60	1 520 р.
			8+²	70 (7,0)		120
13	ТС-660.00.00-12	377	6+²	60 (6,0)	580	140	14,10	1 690 р.
			9+²	80 (8,0)
14	ТС-660.00.00-13	426	7+²	60 (6,0)	660	160	26,70	3 070 р.
			10+²	100 (10,0)
15	ТС-660.00.00-14	530	8+²	60 (6,0)	770	200	32,30	3 720 р.
			11+²	100 (10,0)
16	ТС-660.00.00-15	630	8+²	80 (8,0)	870	240	33,80	3 890 р.
			12+²	150 (15,0)
17	ТС-660.00.00-16	720	9+²	140 (14,00)	960	280	41,20	4 660 р.
			11+²	180 (18,0)
18	ТС-660.00.00-17	820	10+²	150 (15,0)	1060	300	43,20	4 880 р.
			12+²	220 (22,0)
19	ТС-660.00.00-18	920	10+²	160 (16,0)	1160	320	46,00	5 200 р.
			10+²	160 (16,0)
20	ТС-660.00.00-19	1020	10+²	400 (40,0)	1260	360	52.80	5 970 р.
			10+²	400 (40,0)
21	ТС-660.00.00-20	1220	11+²	400 (40,0)	1460	400	68,40	7 730 р.
			11+²	400 (40,0)
22	ТС-660.00.00-21	1420	14+²	400 (40,0)	1680	500	75,60	8 550 р.
			14+²	400 (40,0)
