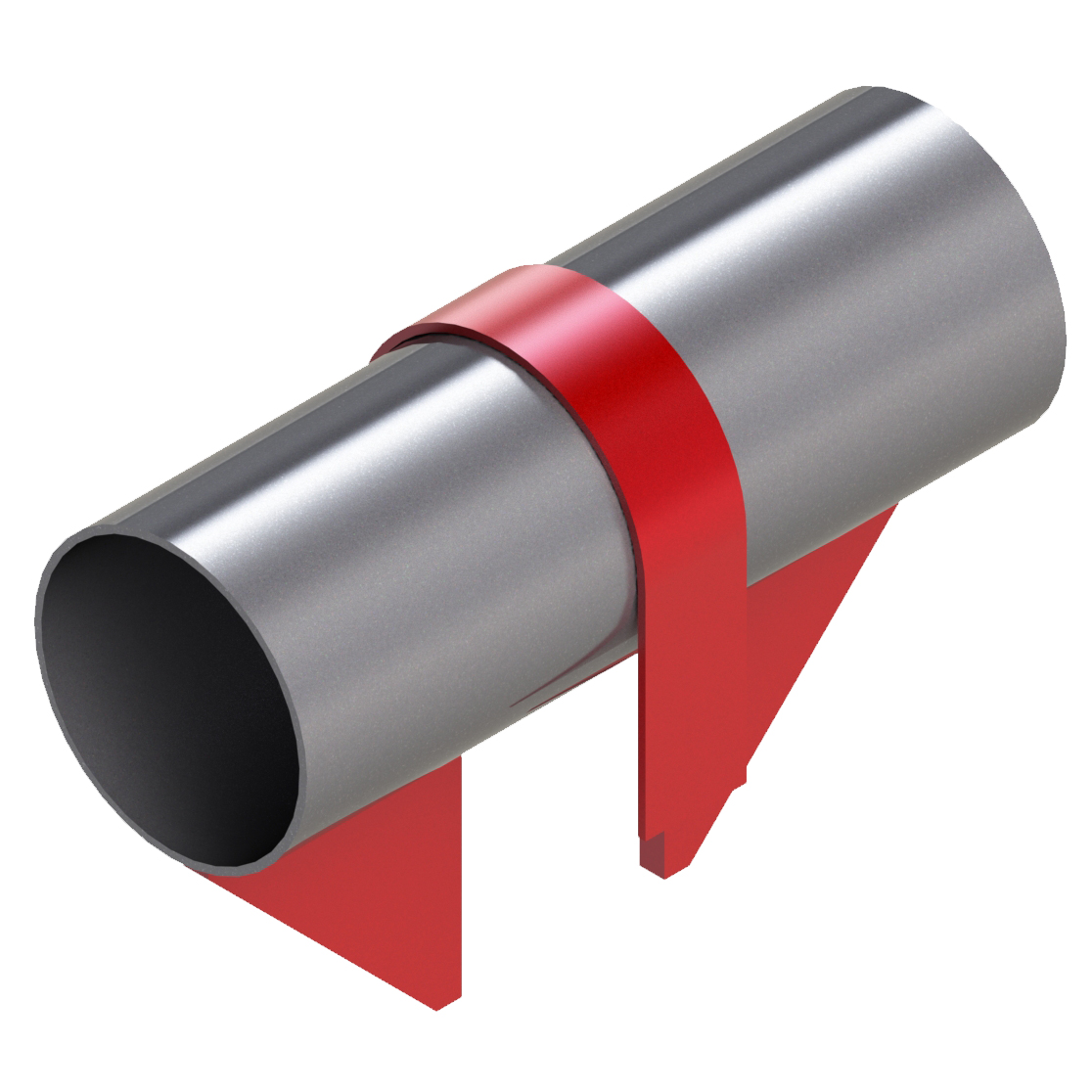

Опора неподвижная хомутовая ТС-659.00.00
Опоры неподвижные хомутовые ТС-659.00.00
Опора трубопровода ТС-659 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Для трубопровода Дн | к=S | Осевая сила Q,кН (mc) | Масса изделия, кг. | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|
| 1 | опора ТС-659.00.00 | 32 | 2,0 | 5 (0,5) | 0,3 | 140 р. |
| 2 | ТС-659.00.00-01 | 38 | 2,0 | 5 (0,5) | 0,3 | 140 р. |
| 3 | ТС-659.00.00-02 | 45 | 2,5 | 5 (0,5) | 0,4 | 150 р. |
| 4 | ТС-659.00.00-03 | 57 | 3,0 | 5 (0,5) | 0,4 | 150 р. |
| 5 | ТС-659.00.00-04 | 76 | 3,0 | 10 (1,0) | 0,5 | 160 р. |
| 6 | ТС-659.00.00-05 | 89 | 3,0 | 10 (1,0) | 0,5 | 160 р. |
| 7 | ТС-659.00.00-06 | 108 | 3,5 | 25 (2,5) | 1,2 | 180 р. |
| 8 | ТС-659.00.00-07 | 133 | 4,0 | 25 (2,5) | 1,2 | 180 р. |
| 9 | ТС-659.00.00-08 | 159 | 5,0 | 25 (2,5) | 1,3 | 190 р. |
| 10 | ТС-659.00.00-09 | 219 | 6,0 | 25 (2,5) | 1,5 | 210 р. |
